Mi a neodímium mágneses motor és hogyan működik?

A neodímium mágneses motor olyan villanymotor, amelyben a forgórész mágneses terét szinterezett neodímium-vas-bór állandó mágnesek állítják elő, nem pedig elektromágnesek, és a forgást az állórész tekercseinek elektronikus kommutációjával érik el, hogy forgó elektromágneses mezőt hozzanak létre, amelyet a rotor precíz szinkronban követ. Az alapvető működési elv az állórész tekercsei által generált forgó mágneses tér és a forgórészbe ágyazott rögzített mágneses pólusok közötti kölcsönhatás. A neodímium mágneseket azért választottuk, mert ezek rendelkeznek a legnagyobb mágneses remanenciával (Br) és koercitivitással (Hc) a kereskedelemben kapható állandó mágneses anyagok közül. Egy tipikus N52 minőségű neodímium mágnes körülbelüli remanenciát mutat 1,44-1,48 tesla és a belső koercitív túllépés 11.000 oersted . Ha ezeket a mágneseket Halbach-tömbben vagy hagyományos, felületre szerelt konfigurációban helyezik el a forgórészen, akkor intenzív, stabil mágneses fluxust hoznak létre, amely kölcsönhatásba lép az állórész váltakozó pólusaival. A motorvezérlő, amely helyzet-visszajelzést kap a Hall-effektus-érzékelőktől vagy egy rezolvertől, gondosan időzített sorrendben feszültség alá helyezi az állórész fázisait, amely optimális nyomatékszöget tart fenn az állórész és a forgórész mezője között. Mivel a forgórész mágnesei saját fluxust állítanak elő, nem kell mágnesező áramot juttatni a forgórészbe, és csak az állórész tekercseiben, a mágneses acélrétegekben és a csapágyakban keletkeznek veszteségek. Ez az elegáns működési elv az, ami lehetővé teszi a neodímium mágneses motor hogy több mechanikai teljesítményt adjon egységnyi elektromos bemenetre, mint bármely más kereskedelmileg életképes motortopológia.

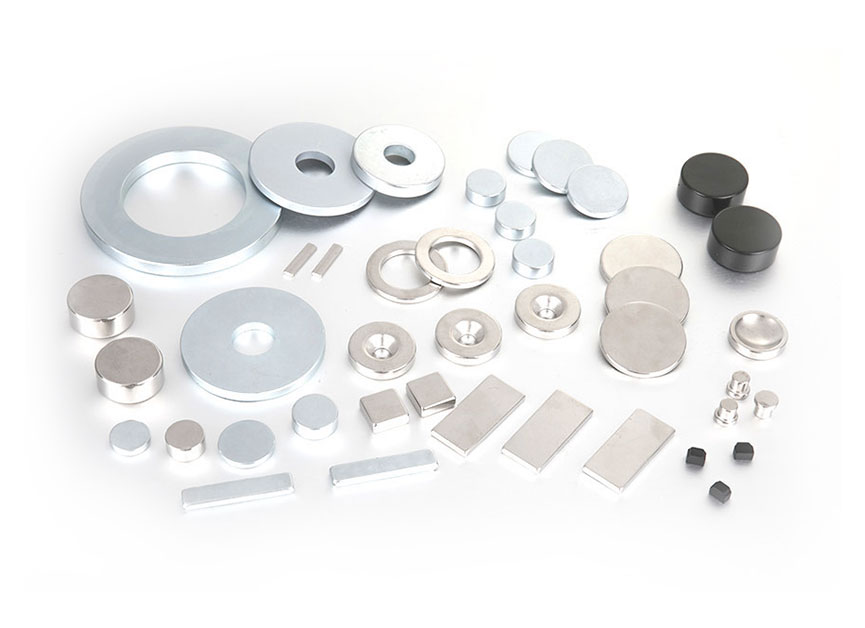

Anyagtudomány a neodímium állandó mágnesek mögött

A neodímium mágneses motor teljesítménye közvetlenül az 1984-ben felfedezett neodímium-vas-bór vegyület rendkívüli mágneses tulajdonságainak tulajdonítható, amelyet azóta a minden áron elérhető legerősebb állandó mágneses anyaggá finomítottak. Az alábbiakban összefoglaljuk azokat a kulcsfontosságú mágneses mutatókat, amelyek megkülönböztetik az NdFeB mágneseket elődeiktől – a ferrit (kerámia) mágnesektől és a szamárium-kobalt mágnesektől:

• Maximális energiatermék (BHmax): A neodímium mágnesek BHmax értéket érnek el 30-52 MGOe , szemben a ferritmágnesek csak 1-5 MGOe-vel és a szamárium-kobalt 15-30 MGOe-vel. Ez azt jelenti, hogy a neodímium rotor ugyanazt a mágneses fluxust képes generálni, mint a fizikailag négy-tízszer nagyobb ferrit rotor, ami lehetővé teszi a motor méretének és tömegének drámai csökkentését, ami a modern kort jellemzi. neodímium mágneses motor tervez.
• Mágneses remanencia (Br): Az N52 minőségű NdFeB 1,44-1,48 tesla fluxussűrűséget tart meg mágnesezés után. Az adott légrés fluxussűrűségének eléréséhez szükséges mágnesanyag keresztmetszete fordítottan arányos a remanenciával, így a magas Br-tartalmú mágnesek keskenyebb, könnyebb rotorokat tesznek lehetővé.
• Belső koercivitás (Hci): A motoros alkalmazásokhoz tervezett nagy koercitív fokozatok, amelyeket gyakran "H" utótaggal jelölnek, mint például az N45SH vagy N48UH, ellenállnak az állórész mezőjéből és a megemelkedett hőmérsékletekből származó lemágnesezésnek. 150-220 Celsius fok . -ban megjelent kutatás szerint Journal of Applied Physics , a diszprózium vagy terbium hozzáadása az NdFeB szemcsehatárokhoz növeli a koercitivitást a mágneses domén falainak rögzítésével, bár a remanencia szerény csökkenése árán.

Kritikus szempont a neodímium mágneses motor design a mágnesek hőmérsékleti együtthatója. Az NdFeB remanenciája hozzávetőlegesen csökken 0,10% és 0,12% között Celsius-fokonként a hőmérséklet emelkedése, és a koercitivitás még élesebben csökken. 120 Celsius fokon egy szabványos N-osztályú mágnes 20-30%-ot veszíthet szobahőmérsékletű koercitivitásának. Ez az oka annak, hogy a motorgyártók magas hőmérsékletű minőséget választanak, és gondosan modellezik a forgórész termikus viselkedését, hogy biztosítsák, hogy a mágnesek a biztonságos működési ablakon belül maradjanak a teljes fordulatszám- és terhelési tartományban.

A neodímium mágneses motorok összehasonlítása más motortechnológiákkal

Amikor a mérnökök a neodímium mágneses motort indukciós motorhoz, kapcsolt reluktancia motorhoz vagy ferrit állandó mágneses motorhoz viszonyítják, a neodímium kialakítás következetesen kiváló teljesítménysűrűséget és hatékonyságot biztosít, bár magasabb anyagköltséggel és a ritkaföldfémek előállításához kapcsolódó ellátási lánc következményekkel. Az alábbi táblázat a vontatási és ipari alkalmazásokhoz szükséges motortechnológia kiválasztását befolyásoló kulcsfontosságú teljesítményparaméterek mennyiségi összehasonlítását tartalmazza.

Hol használják ma a neodímium mágneses motorokat?

A neodímium mágneses motor az elektromos járműipar domináns meghajtási technológiájává vált, a nagy teljesítményű ipari szervorendszerek kedvelt választása, valamint a repülőgépek és tengeri hajók villamosításának lehetővé tétele. Azok az ágazatok, ahol ezek a motorok a legnagyobb hatást fejtik ki, a következők:

• Elektromos járművek vontatómotorjai: A világszerte értékesített akkumulátoros elektromos és plug-in hibrid járművek túlnyomó többsége a neodímium mágneses motor mint elsődleges meghajtóegységük. Egy tipikus személyszállító EV vontatómotor között van 1,0 és 2,5 kilogramm neodímium mágnesek, a pontos mennyiség a motor névleges teljesítményétől és az adott rotor topológiájától függ. Az Adamas Intelligence 2023-as piacelemzése szerint a globális elektromos jármű szektor kb 20 000 tonna neodímium-vas-bór mágnes 2022-ben ez a szám az előrejelzések szerint 2030-ra több mint megkétszereződik, ahogy az elektromos járművek gyártása felgyorsul. A modern elektromos járművek NEDC vagy WLTP hatótávolságát közvetlenül befolyásolja a motor hatékonysága: a hatékonyságnövekedés minden százalékpontja kb. 2% és 3% közötti további tartomány azonos akkumulátorkapacitásból, ezért az autógyártók sokat fektetnek állandó mágneses motorjaik optimalizálására.
• Ipari automatizálás és robotika: A robotkarokat, a CNC szerszámgépek tengelyeit és a félvezető gyártó berendezéseket pozícionáló, nagy pontosságú szervomotorok szinte univerzálisan neodímium rotorokat használnak. A nagy nyomaték/tehetetlenség arány a neodímium mágneses motor gyorsulási sebességet tesz lehetővé 10 000 fordulat percenként másodpercenként vagy több, ami lehetővé teszi a pick-and-place robot számára, hogy a másodperc töredéke alatt teljesítsen egy ciklust. Ezeknek a motoroknak a nulla holtjátéka, nagy merevségű reakciója elengedhetetlen a szubmikronos pozicionálási pontossághoz, amely a szeletléptetőkben és az optikai igazító rendszerekben szükséges.
• Szélturbina generátorok: A több megawattos szélturbinák közvetlen meghajtású állandó mágneses generátorai kiküszöbölik a sebességváltót, amely a hagyományos szélturbinák legkarbantartásigényesebb és leginkább meghibásodó alkatrésze. Egy 6 megawattos, közvetlen meghajtású tengeri szélgenerátor többletet tartalmazhat 600 kilogramm neodímium mágnesek, amelyek egy nagy átmérőjű rotorban vannak elrendezve, amely ugyanolyan alacsony sebességgel forog, mint a turbinalapátok. A sebességváltó veszteségeinek eltávolításából származó hatékonyságnövekedés több mint kompenzálja a magasabb mágnesköltséget a turbina 25 éves tervezési élettartama alatt.
• Repülés és védelem: Az elektromosabb repülőgép-kezdeményezés és a feltörekvő elektromos függőleges fel- és leszállás (eVTOL) városi légi mobilitási járművek a lehető legmagasabb teljesítmény-tömeg aránnyal rendelkező motorokat követelnek meg. A neodímium mágneses motor repülési alkalmazásokhoz tervezett folyamatos teljesítménysűrűség meghaladja 5 kilowatt kilogrammonként , ami nagyjából kétszerese egy azonos teljesítményű indukciós motorénak. Ez a tömegmegtakarítás kiemelkedően fontos egy repülőgépen, ahol minden kilogramm motortömeg csökkenti a hasznos teherbírást vagy a hatótávolságot.
• Szórakoztató elektronikai és háztartási gépek: Az akkus porszívókban, hajszárítókban, számítógépes hűtőventilátorokban és drónhajtóművekben található kefe nélküli egyenáramú motorok miniatűr neodímium mágneseken múlnak, hogy biztosítsák a szükséges nyomatékot egy rendkívül kompakt kialakításból. Csúcskategóriás akkus vákuummotor forog 100.000 ford./perc és elfér a tenyerében, ez a bravúr csak a neodímium rotor által biztosított fluxussűrűség miatt lehetséges.

Neodímium mágneses motor gyártása: A folyamat legfontosabb lépései

A nagy teljesítményű neodímium mágneses motorok gyártásához a szinterezett mágnesblokkok precíz integrálása szükséges a rotor lamináló kötegébe, majd mágnesezés, dinamikus kiegyensúlyozás és szigorú sorvégi tesztelés következik a hatékonyság és a hőteljesítmény ellenőrzésére. A kritikus gyártási szakaszok a következők:

1. Állórész mag szerelvény: Vékony átmérőjű, jellemzően 0,20-0,35 milliméter vastag elektromos acél laminátumokat lyukasztanak vagy lézerrel vágnak, egymásra helyezik, hegesztik vagy reteszelik. Az állórész nyílásai szigeteltek, és az előre kialakított réztekercseket automata tekercselőgépekkel helyezik be. A nagy teljesítménysűrűségű vontatómotoroknál egyre gyakrabban használnak téglalap alakú rézhuzalból készült hajtűtekercseket, mivel ezek nagyobb réskitöltési tényezőt érnek el – akár 70-75% szemben a körhuzalos tekercsek 45-55%-ával – ami csökkenti az ellenállást és javítja a hűtést.
2. Rotor mágnes behelyezése: A pontos méretre megmunkált és a korrózió megelőzése érdekében nikkellel, epoxival vagy alumíniummal bevont neodímium mágnesblokkokat a rotor lamináló kötegének réseibe helyezik. A belső állandó mágneses (IPM) kialakításoknál a mágnesek V- vagy delta alakú üregekbe vannak temetve, amelyek az állandó mágnes nyomatéka mellett mágneses reluktancia nyomatékot hoznak létre. A mágnesek a forgórész felületi sebességétől függően magas hőmérsékletű epoxigyantával, kevlárborítással vagy tartóhüvellyel rögzíthetők.
3. Mágnesezés: Összeszerelés után a rotort egy nagy térerejű mágnesező készülékbe helyezzük, amely impulzus mágneses teret hoz létre, amely meghaladja a 30.000 oersted , telítve a neodímium anyagot a kívánt pólusmintázatban. A teljesen összeszerelt motor in situ mágnesezése is gyakori, mivel az összeszerelés során kiküszöböli az erősen mágnesezett rotorok kezelését.
4. Dinamikus kiegyensúlyozás: Mivel a rotor a neodímium mágneses motor gyakran 15 000 ford./perc sebességet meghaladó sebességgel működik elektromos alkalmazásokban, nagyon szoros fokozatra kell kiegyensúlyozni, jellemzően G2.5 vagy G1.0 az ISO 1940-1 szerint. A kiegyensúlyozatlan erők a forgási sebesség négyzetével nőnek, így már néhány gramm-milliméter maradék kiegyensúlyozatlanság is elfogadhatatlan vibrációt és csapágyterhelést generálhat a végsebességnél.
5. Végső összeszerelés és tesztelés: Az állórész és a forgórész párosítva vannak, a csapágyak illeszkednek, a végpajzsok pedig rögzítve vannak. Minden sorozatgyártású motoron átesnek egy sor automatizált teszten, beleértve a tekercselési ellenállást, a szigetelési ellenállást, a hátsó EMF hullámforma-analízist, az üresjárati áramot és a teljes terhelés hatékonyságának feltérképezését. A neodímium mágneses motor Az autóipari vontatásra szánt termékeknek át kell menniük a hősokk-ciklus- és vibrációs teszteken is, amelyek 15 év járművön végzett szolgálatot szimulálnak.

A neodímium mágneses motortechnológia kihívásai és jövőbeli fejlesztései

A teljesítménybeli előnyeik ellenére a neodímium mágneses motorok három jelentős kihívással néznek szembe: a ritkaföldfémek ellátási láncának koncentrációjával, az árak ingadozásával és a tartós lemágnesezés kockázatával magas hőmérsékleten. A ritkaföldfém elemeket, a neodímiumot, prazeodímiumot, diszpróziumot és terbiumot túlnyomórészt egyetlen földrajzi régióban bányászják és dolgozzák fel, és ezeknek a kémiailag hasonló elemeknek a szétválasztása környezetintenzív oldószeres extrakciót igényel. Válaszul a motortervezők két egymást kiegészítő stratégiát követnek. Az első a szemcsehatár-diffúziós technológia, amely vékony diszpróziumot vagy terbiumot visz fel a mágnesen belüli neodímiumszemcsék felületére, csökkentve ezzel a nehéz ritkaföldfém-felhasználást. 30-50% miközben ekvivalens koercitivitást érünk el. A második a ritkaföldfém-mentes vagy ritkaföldfém-csökkentett motortopológiák kifejlesztése, amelyek ferritmágneseket vagy kapcsolt reluktancia-elveket használnak olyan alkalmazásokhoz, ahol nem az abszolút maximális teljesítménysűrűség az elsődleges követelmény. Az Oak Ridge National Laboratory által közzétett kutatás kimutatta, hogy a ferrit alapú szinkron reluktancia motor képes elérni A teljesítménysűrűség 85-90%-a egy ekvivalens neodímium motor lényegesen alacsonyabb költséggel, bár a hatékonysági rés nagy nyomaték mellett nő. A jövő a neodímium mágneses motor Valószínűleg kettészakadást von maga után: nagy teljesítményű, költséges NdFeB motorok prémium elektromos járművekhez, repülőgépekhez és precíziós szervókhoz, valamint olcsóbb alternatív motortechnológiák olyan árérzékeny alkalmazásokhoz, ahol a többlet néhány százalékos hatékonyság nem indokolja a mágnesköltséget.

Gyakran ismételt kérdések a neodímium mágneses motorokkal kapcsolatban

Egy neodímium mágneses motor elveszítheti mágnesességét idővel?

Normál üzemi körülmények között a megadott hőmérsékleti tartományon belül a neodímium mágneses motor évtizedekig megőrzi mágnesezettségét. A megfelelően megválasztott fokozatok koercitivitása elegendő ahhoz, hogy ellenálljon az állórész tér és a rezgés lemágnesezésének. Azonban a mágnes maximális működési határértéke feletti hőmérsékletnek való tartós kitettség – jellemzően 150-180 Celsius fok magas hőmérsékletű fokozatoknál – a mágnesesség részleges és tartós elvesztését okozhatja. Ez az oka annak, hogy a motor hőszabályozása és a megfelelő mágneses fokozat kiválasztása a várható hot-spot hőmérséklethez elengedhetetlen tervezési szempontok.

Mi történik egy neodímium mágneses motorral az élettartama végén?

A motorban lévő neodímium mágnesek visszanyerhetők egy újrahasznosítási eljárással, amely magában foglalja a forgórész lemágnesezését, a mágnesek eltávolítását, és vagy közvetlenül egy új motorban történő újrafelhasználását, vagy új mágnesporrá történő újrafeldolgozását. Az Európai Unió fenntartható kritikus nyersanyagairól szóló törvénye és más régiók hasonló jogszabályai ösztönzik a mágnesek újrahasznosítási infrastruktúrájába történő beruházásokat. A jelenlegi hidrometallurgiai és pirometallurgiai újrahasznosítási útvonalak a benne lévő ritkaföldfémek több mint 90%-át visszanyerhetik, bár az újrahasznosítás költsége csak akkor marad versenyképes, ha a neodímium-oxid ára emelkedik.

Hogyan változik a neodímium mágneses motor hatásfoka a terheléstől függően?

A neodímium mágneses motor viszonylag lapos hatékonysági görbét tart fenn széles terhelési tartományban, jellemzően a névleges terhelés 25%-a és 120%-a között 90% felett marad. Ez kedvezően különbözik az indukciós motoroktól, amelyek hatékonysága kis terhelés esetén jelentősen csökken, mivel a mágnesező áram állandó marad a kimeneti nyomatéktól függetlenül. A széles, nagy hatásfokú ablak az egyik oka annak, hogy a neodímium motorokat előnyben részesítik az elektromos járművekben, amelyek széles sebesség- és nyomatéktartományban működnek városi vezetés közben.

Lehetséges nehéz ritkaföldfém elemek nélkül neodímium mágneses motort építeni?

Igen, nehéz-ritkaföldfém-mentes neodímium mágneses motor A terveket már gyártják olyan alkalmazásokhoz, ahol az üzemi csúcshőmérséklet nagyjából 120 Celsius-fok alatt marad. Ezek a motorok rendkívül finom szemcseméretű, jellemzően 2 mikronnál kisebb szemcseméretű neodímium-vas-bór mágneseket használnak, ami a szemcsehatár rögzítésével növeli a koercitivitást anélkül, hogy diszpróziumra vagy terbiumra lenne szükség. A magasabb hőmérsékletű vontatási motorok esetében a szemcsehatár diffúziós technológia vékony diszpróziumban gazdag héjat alkalmaz minden egyes mágnesszemcse körül, így magas koercitivitást ér el, 1 tömegszázaléknál kevesebb nehéz ritkaföldfém-tartalom mellett.

A neodímium mágneses motor valódi lépésváltást jelent az elektromechanikus energiaátalakításban, amely a kereskedelemben kapható motortechnológiák közül a legmagasabb nyomatéksűrűséget és hatékonyságot biztosítja. Széleskörű elterjedése az elektromos járművek, az ipari automatizálás, a megújuló energia és a repülőgépiparban a neodímium-vas-bór állandó mágnesek páratlan mágneses teljesítményének közvetlen következménye. Míg a ritkaföldfém-ellátási láncokkal és a költségek ingadozásával kapcsolatos aggodalmak továbbra is ösztönzik az alternatív motortopológiák kutatását, az ezen motorok által elérhető mérhető energiamegtakarítás és szén-dioxid-kibocsátás-csökkentés biztosítja, hogy az elkövetkező évtizedekben a globális villamosítási erőfeszítések sarokköve maradjon.
