Mi blokkolja a mágneses mezőket? Teljes útmutató a mágneses árnyékoláshoz

A ferromágneses anyagok – mint például a fém, lágyvas és elektromos acél – a leghatékonyabb anyagok, amelyek blokkolják a mágneses tereket. Ezek az anyagok úgy működnek, hogy a mágneses fluxust átirányítják magukon, ahelyett, hogy egy védett területre engednék át. Ez a cikk pontosan elmagyarázza, hogyan működik a mágneses árnyékolás, mely anyagok teljesítenek a legjobban, amikor különböző megközelítésekre van szükség, és választ ad az emberek leggyakoribb kérdéseire a mágneses mezők blokkolásával kapcsolatban.

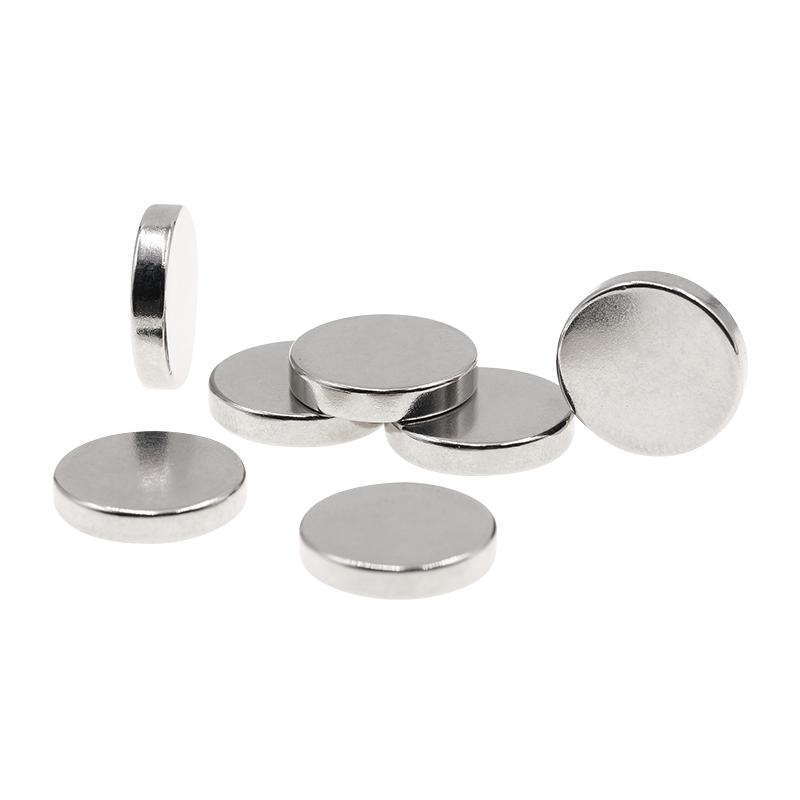

Kattintson termékeink megtekintéséhez: Szinterezett NdFeB mágnes

Hogyan működik a mágneses árnyékolás

A mágneses mezőket nem lehet egyszerűen "blokkolni", ahogy a fényt egy átlátszatlan felület blokkolja. Ehelyett a mágneses árnyékolás alacsony ellenállású útvonalat biztosít – az úgynevezett a alacsony mágneses reluktancia út — amely eltereli a mezővonalakat a védett területről. A pajzs anyaga elnyeli és átirányítja a fluxust, csökkentve a mező erősségét a pajzs belsejében vagy mögött.

Egy árnyékoló anyag hatékonyságát az alapján mérjük mágneses permeabilitás — milyen könnyen engedi át az anyag a mágneses erővonalakat. Minél nagyobb az áteresztőképesség, annál hatékonyabban vonzza és irányítja a mágneses fluxust, és ezért annál jobban árnyékol.

Két alapvetően különböző típusú mágneses tér eltérő árnyékolási stratégiát igényel:

• Statikus (DC) mágneses mezők — állandó mágnesek és a Föld geomágneses tere állítják elő. A legjobban árnyékolt nagy permeabilitású ferromágneses fémekkel.
• Váltakozó (AC) elektromágneses mezők (EMF) — elektromos vezetékek, motorok és elektronika által gyártott. Olyan vezető anyagokra van szükség, amelyek örvényáramot generálnak a változó mező ellen.

Mágneses mezőket blokkoló anyagok

1. Mu-fém (nikkel-vas ötvözet)

A mu-metal széles körben a a legjobb anyag a statikus mágneses mezők blokkolására . Ez egy lágy mágneses ötvözet, amely körülbelül 77% nikkelből, 15% vasból, valamint nyomokban rézből és molibdénből áll. Relatív permeabilitása meghaladhatja a 100 000-et – vagyis akár 100 000-szer könnyebben irányítja a mágneses fluxust, mint a szabad tér.

A Mu-metalt érzékeny elektronikus berendezésekben, MRI-gépekben, tudományos műszerekben és audiotranszformátorokban használják. Ez azonban drága, és formázás után gondosan kell lágyítani (hőkezelni), mivel a mechanikai igénybevétel csökkenti az áteresztőképességét. Viszonylag vékony és könnyű, így praktikus az érzékeny alkatrészek bezárására.

2. Puha vas és alacsony széntartalmú acél

A lágyvas és az alacsony széntartalmú acél a legköltséghatékonyabb ferromágneses árnyékoló anyagok. Az 1000-5000 közötti relatív áteresztőképességükkel nem egyeznek a mu-metallal, de jóval olcsóbbak és mechanikailag robusztusak. Általában transzformátorokban, motorházakban és ipari árnyékoló házakban használják.

A pajzs vastagsága számít: a vastagabb lágyvas erősebb csillapítást biztosít. Az acélházakat gyakran használják első védelmi vonalként, a precíziós alkalmazások kritikus belső rétegeihez hozzáadott mu-metál béléssel.

3. Elektromos acél (szilíciumos acél)

Elektromos acél , más néven szilíciumacél, egy vasötvözet, amelynek szilíciumtartalma 1–4,5%. A szilícium javítja az elektromos ellenállást (csökkenti az örvényáramok okozta energiaveszteséget), és bizonyos irányokban növeli az áteresztőképességet. A transzformátormagok és a villanymotor laminálások standard anyaga, ahol hatékonyan kell kezelnie a váltakozó mágneses tereket, túlzott hőtermelés nélkül.

4. Alumínium és réz (AC/EMF árnyékoláshoz)

Az alumínium és a réz nem mágneses, de kiváló elektromos vezetők. Mert váltakozó mágneses mezők és elektromágneses interferencia (EMI) , ezek a fémek árnyékolást biztosítanak az örvényáramok indukcióján keresztül. Amikor egy váltakozó mágneses tér belép a vezetőbe, körkörös áramokat indukál, amelyek ellentétes mágneses teret hoznak létre, hatékonyan csillapítva az eredeti mezőt.

A réz nehezebb és drágább, mint az alumínium, de nagyobb vezetőképességgel rendelkezik. Az alumínium könnyebb, és gyakran előnyben részesítik a nagy árnyékoló házakhoz. Egyik anyag sem hatékony a statikus mágneses mezőkkel szemben.

5. Ferrit anyagok

A ferrit egy kerámiavegyület, amelyet vas-oxidból és más fém-oxidokkal (például mangánnal, cinkkel vagy nikkellel) kombinálnak. A ferriteknek van nagy elektromos ellenállás , ami különösen hatékonyvá teszi őket magas frekvenciákon, ahol az örvényáram-veszteség túlmelegítené a fémpajzsokat. A ferritgyöngyöket, magokat és csempéket széles körben használják az elektronikában a nagyfrekvenciás EMI és a rádiófrekvenciás interferencia (RFI) elnyomására.

6. Szupravezetők

Rendkívül alacsony hőmérsékleten a szupravezető anyagok a Meissner-effektus — teljesen kiszorítják a mágneses tereket a belsejéből, tökéletes mágneses árnyékolást hozva létre. Ezt használják a fejlett fizikai kutatásokban és a kvantumszámítási alkalmazásokban. A kriogén hűtés követelménye azonban nem teszi lehetővé a szupravezetőket a mindennapi árnyékoláshoz.

Mágneses árnyékoló anyagok összehasonlítása

Az alábbi táblázat összehasonlítja a mágneses mezők blokkolására leggyakrabban használt anyagokat a legfontosabb teljesítmény és gyakorlati kritériumok szerint:

Mi NEM blokkolja a mágneses mezőket?

Sokan meglepődnek, amikor megtudják, hogy a közönséges anyagok alig vagy egyáltalán nem nyújtanak védelmet a mágneses mezőkkel szemben. E korlátozások megértése elengedhetetlen a megfelelő árnyékolás kialakításához.

• Műanyag és gumi: Ezek a nem vezető anyagok teljesen átlátszóak minden frekvenciájú mágneses mező számára.
• Fa: Semmiféle árnyékoló tulajdonság nélkül.
• Üveg: Teljesen átlátszó mind a statikus, mind a váltakozó mágneses mezők számára.
• Ólom: Annak ellenére, hogy az ólom sugárárnyékoláshoz kapcsolódik, nincs különleges mágneses árnyékoló tulajdonsága.
• Rozsdamentes acél (ausztenites): A szokásos 304-es és 316-os rozsdamentes acélok kristályszerkezetük miatt nem mágnesesek, így csekély mágneses árnyékolást biztosítanak. Csak a ferrites és martenzites minőségek hasznosak mágnesesen.
• Beton és tégla: Nincs mágneses árnyékoló hatás.
• Víz: A víz diamágneses, de csak rendkívül kis mértékben – gyakorlatilag nincs gyakorlati árnyékoló hatása.

A mágneses árnyékolás általános alkalmazásai

Orvosi képalkotás (MRI)

Az MRI gépek rendkívül erős (1,5-7 tonna) mágneses teret generálnak. A helyiség mu-fémmel és más ferromágneses anyagokkal való leárnyékolása megakadályozza, hogy a tér interferáljon a közeli elektronikus berendezésekkel, és megakadályozza, hogy külső ferromágneses tárgyakat vonzzanak a gépbe – ami életveszélyes lehet.

Szórakoztató elektronika

Az okostelefonok, laptopok és audioberendezések belső mágneses árnyékoló rétegeket tartalmaznak – gyakran vékony fémfóliából vagy ferritlemezekből –, amelyek megakadályozzák, hogy a hangszórók, motorok és vezeték nélküli töltőtekercsek mágneses mezői zavarják más alkatrészek, például érzékelők vagy kijelzők működését.

Erőátviteli transzformátorok és elosztó berendezések

Az elektromos acélból készült transzformátormagok hatékonyan irányítják és tartalmazzák a váltakozó mágneses fluxust, maximalizálva az energiaátvitel hatékonyságát és minimalizálva a szórt mezőket. Az elosztó transzformátorok körüli acél burkolatok tovább csökkentik a külső mágneses tér lábnyomát.

Katonai és Védelmi

A haditengerészeti hajók gáztalanító rendszereket és mágneses árnyékolást használnak a mágneses aláírásuk csökkentésére, ami megnehezíti azok észlelését a mágnesesen indított aknák által. Az érzékeny fedélzeti elektronika a hajó saját nagy mágneses infrastruktúrájával szemben is árnyékolt.

Tudományos kutatási eszközök

Az elektronmikroszkópokat, magnetométereket és részecskegyorsító alkatrészeket védeni kell a környező mágneses mezőktől (beleértve a Föld mezőjét is), hogy pontosan működjenek. A többrétegű mu-metal házak az ilyen alkalmazásokhoz közel nullára csökkenthetik a belső mezőt.

Vezeték nélküli töltő- és fizetési kártyák

A telefonokban és az okosórákban a vezeték nélküli töltőtekercsek mögé vékony ferritlapokat helyeznek el, hogy megakadályozzák a váltakozó mágneses tér felmelegedését a fém készülékalkatrészek között, és javítsák a csatolás hatékonyságát. A mágnescsíkos hitelkártyák hasonló vékony árnyékoló rétegeket tartalmaznak.

Statikus mágneses árnyékolás vs. EMF árnyékolás: Főbb különbségek

A megfelelő árnyékolási megközelítés kiválasztásához meg kell érteni, hogy statikus mágneses térrel vagy időben változó elektromágneses mezővel van-e dolgunk. Az alábbi táblázat összefoglalja a legfontosabb különbségeket:

A bőrmélység fogalma

Váltakozó áramú mágneses mezők esetén a bőrmélység kritikus tervezési paraméter. Leírja, hogy egy váltakozó elektromágneses tér milyen mélyen hatol be a vezetőbe, mielőtt a felületi értékének 1/e-ére (~37%) csillapodik. Magasabb frekvenciákon a bőr mélysége csökken – vagyis a vékonyabb pajzsok hatásosak. Alacsonyabb frekvenciákon (például az 50–60 Hz-es tápvezeték-frekvenciákon) a héj mélysége nagy, ezért vastagabb vagy több vezető anyagra van szükség a hatékony árnyékoláshoz.

Gyakran Ismételt Kérdések (GYIK)

Következtetés

Annak megértéséhez, hogy mi blokkolja a mágneses mezőket, ismernie kell a mező típusát, amellyel foglalkozik. Statikus mágneses mezők esetén a nagy permeabilitású ferromágneses anyagok – különösen a fém, lágyvas és elektromos acél – a legjobb választás. A váltakozó elektromágneses mezők és az EMI esetén a vezető anyagok, például a réz és az alumínium, valamint a ferrit kompozitok hatékony árnyékolást biztosítanak az örvényáramú mechanizmusokon keresztül.

Egyetlen anyag sem működik tökéletesen minden helyzetben. A legjobb mágneses árnyékolási megoldásokat az alkalmazás adott tértípusához, frekvenciatartományához, térerősségéhez és geometriai követelményeihez tervezték. Igényes alkalmazásokban a különböző anyagok több rétegét kombinálják a kívánt csillapítás elérése érdekében a mezőtípusok és frekvenciák széles skáláján.

Legfontosabb gyakorlati tudnivalók: használat mu-metal a precíziós statikus árnyékoláshoz , elektromos acél transzformátor- és motorárnyékoláshoz , réz vagy alumínium AC és RF házakhoz , és ferrit a nagyfrekvenciás EMI elnyomására . Kerülje azt a feltételezést, hogy az olyan általános anyagok, mint a műanyag, a beton vagy az üveg védelmet nyújtanak – nem.
