Szinterezett NdFeB mágnesek: Hogyan lehet egyensúlyban tartani a mágneses teljesítményt és a stabilitást? Alkalmazási forgatókönyvek hatása

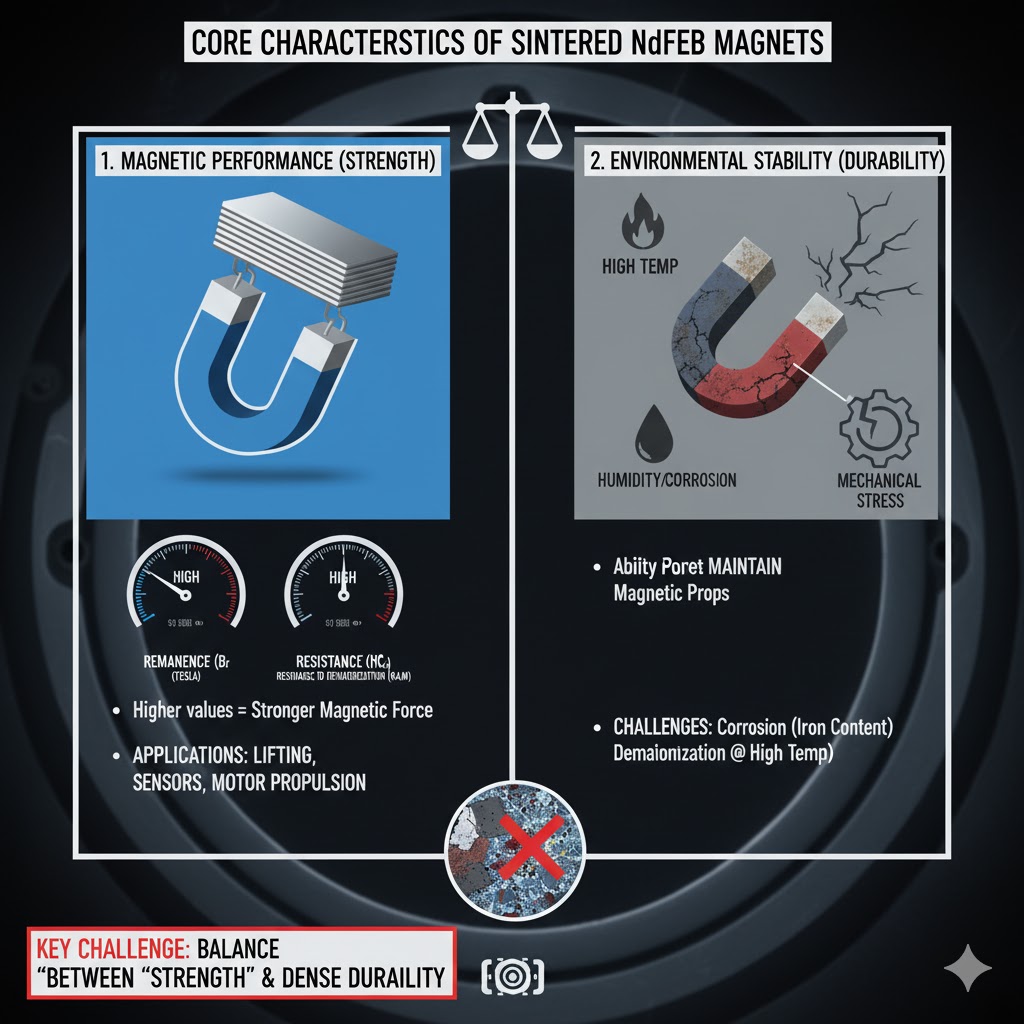

Melyek a szinterezett NdFeB mágnesek fő jellemzői?

A szinterezett NdFeB (neodímium-vas-bór) mágnesek a rendelkezésre álló legerősebb állandó mágnesek közé tartoznak, és széles körben használják olyan iparágakban, mint az elektronika, az autóipar és a megújuló energia. "Alapvető tulajdonságaik" két egymásnak ellentmondó, de kritikus tulajdonság körül forognak: a mágneses teljesítmény és a környezeti stabilitás. A mágneses teljesítményt olyan mérőszámok határozzák meg, mint a remanencia (Br, a maximális mágneses fluxussűrűség) és a koercitivitás (HcJ, a lemágnesezéssel szembeni ellenállás) – a magasabb értékek erősebb mágneses erőt jelentenek olyan feladatokhoz, mint az emelés, az érzékelő aktiválása vagy a motor meghajtása. A stabilitás ezzel szemben a mágnes azon képességére utal, hogy megőrzi ezeket a tulajdonságokat zord körülmények között is: magas/alacsony hőmérséklet, páratartalom, korrózió vagy mechanikai igénybevétel esetén. A hagyományos szinterezett NdFeB mágnesek természetesen hajlamosak a korrózióra (vastartalmuk miatt), és magas hőmérsékleten elveszíthetik a mágnesességüket, így az "erő" és a "tartósság" közötti egyensúly kulcsfontosságú kihívást jelent a gyártók és a felhasználók számára egyaránt.

Hogyan lehet egyensúlyban tartani a szinterezett NdFeB mágnesek mágneses teljesítményét és stabilitását?

E két tulajdonság egyensúlyba hozása szándékos anyagtervezést, feldolgozási technikákat és védőkezeléseket igényel – mindegyik konkrét kompromisszumot céloz meg (pl. a kényszerítő erő fokozása a remanencia csökkentése nélkül). Az alábbiakban négy alapvető stratégia található:

1. Az ötvözet összetételének optimalizálása

Az alap NdFeB ötvözetet "adagoló elemek" hozzáadásával módosították a stabilitás növelése érdekében a mágneses erő feláldozása nélkül. Például:

• A diszprózium (Dy) vagy terbium (Tb) hozzáadása növeli a koercitivitást, így a mágnes ellenállóbbá válik a magas hőmérsékleten történő lemágnesezéssel szemben (kritikus autóipari vagy ipari motorhasználat esetén). A túlzott Dy/Tb azonban enyhén csökkentheti a remanenciát – ezért a mérnökök gondosan szabályozzák koncentrációjukat (általában 1–5 tömegszázalék), hogy egyensúlyt teremtsenek.

• A kobalt (Co) hozzáadása javítja a hőmérséklet-stabilitást és a mechanikai szilárdságot, míg a neodímium (Nd) tartalmat úgy állítják be, hogy fenntartsák a magas remanenciát. Alacsony hőmérsékletű alkalmazásokhoz (például orvosi eszközök hidegtárolókban) kis mennyiségű galliumot (Ga) adnak hozzá, hogy megakadályozzák a ridegséget a mágneses erő gyengítése nélkül.

Ez a "precíziós ötvözet" biztosítja, hogy a mágnes teljesítse a teljesítménycélokat (pl. Br ≥ 1,4 T), miközben ellenáll a tervezett környezeti igénybevételnek (pl. 150 °C-ig terjedő üzemi hőmérséklet).

2. Szinterezési folyamat vezérlése

A szinterezési folyamat (a tömörített NdFeB por magas hőmérsékletre hevítése) közvetlenül befolyásolja mind a mágneses teljesítményt, mind a szerkezeti stabilitást. A legfontosabb paraméterek a következők:

• Szinterezési hőmérséklet: Magasabb hőmérséklet (1050–1100°C) sűrűbb szemcseszerkezetet eredményez, ami növeli a remanenciát a mágnes légréseinek csökkentésével. A túlzsugorodás azonban szemcsenövekedést okozhat, ami gyengíti a koercitivitást. A mérnökök precíz hőmérsékleti rámpákat (pl. 5°C/perc) és tartási időt (2–4 óra) alkalmaznak az optimális sűrűség (≥ 7,5 g/cm³) elérése érdekében a stabilitás veszélyeztetése nélkül.

• Hűtési sebesség: A gyors hűtés (kioltás) megőrzi a finomszemcsés struktúrákat, amelyek növelik a koercitív hatást, de belső feszültségeket okozhatnak, amelyek csökkentik a mechanikai stabilitást. A szabályozott hűtés (10-20°C/perc) egyensúlyba hozza a szemcseméretet és a feszültséget, biztosítva, hogy a mágnes mágnesesen erős és repedésálló legyen.



3. Korrózióálló védőbevonatok

A szinterezett NdFeB vastartalma sebezhetővé teszi a rozsdával szemben nedves vagy korrozív környezetben (pl. tengeri elektronika vagy kültéri érzékelők) – a rozsda nemcsak a szerkezeti stabilitást rontja, hanem a mágneses fluxust is. A védőbevonatok ezt a mágneses teljesítmény befolyásolása nélkül oldják meg:

• Nikkel-réz-nikkel (Ni-Cu-Ni) bevonat: Általános felhasználásra elterjedt választás, sűrű, karcálló gátat képez a nedvesség ellen. A vékony bevonat (10-20 μm) minimális hatással van a mágneses fluxusra (kevesebb, mint 2%-os Br-csökkenés).

• Epoxi vagy PTFE bevonat: Erősen korróziós környezetekben (például vegyi feldolgozó berendezésekben) használják, ezek a szerves bevonatok vastagabbak (10-20 μm), de könnyűek. Előkezeléssel (pl. cink-foszfáttal) párosítva javítják a tapadást, biztosítva a hosszú távú stabilitást a mágneses erő blokkolása nélkül.

• Alumínium bevonat: Ideális magas hőmérsékletű alkalmazásokhoz (200°C-ig), az alumínium öngyógyuló oxidréteget képez, amely még karcolás esetén is megakadályozza a korróziót. Gyakran használják gépjárművek aluljáróiban, ahol hő és nedvesség egyaránt jelen van.



4. Szinterezés utáni hőkezelés

A szinterezés utáni hőkezelés (a szinterezés után a mágnes alacsonyabb hőmérsékletre melegítése) finomítja a mágneses tartomány szerkezetét, optimalizálva a teljesítményt és a stabilitást:

• Öregedési kezelés: 450–500 °C-ra 1–2 órán át tartó melegítés finom másodlagos fázisokat (pl. Nd-dús régiókat) választ ki, amelyek mágneses doméneket rögzítenek, növelve a koercitivitást a remanencia csökkentése nélkül. Ez kritikus fontosságú a nagy igénybevételnek kitett alkalmazásokban (például szélturbina-generátorok) használt mágneseknél.

• Feszültségmentesítő izzítás: Az alacsonyabb hőmérsékletű fűtés (200-300°C) csökkenti a szinterezésből származó belső feszültségeket, javítva a mechanikai stabilitást (pl. az elektromos jármű motorjaiban a rezgésekkel szembeni ellenállást) a mágneses tulajdonságok megváltoztatása nélkül.



Az alkalmazási forgatókönyv közvetlenül befolyásolja a szinterezett NdFeB mágnes kiválasztását?

Igen – az alkalmazási forgatókönyvek határozzák meg, hogy melyik tulajdonság (mágneses teljesítmény vagy stabilitás) élvez prioritást, valamint a méretre, alakra és bevonatra vonatkozó speciális követelmények. Az alábbiakban három gyakori forgatókönyv látható, és hogyan irányítják ezek a kiválasztást:

1. Magas hőmérsékletű forgatókönyvek (pl. gépjárműmotorok, ipari fűtőberendezések)

Azokban az alkalmazásokban, ahol az üzemi hőmérséklet meghaladja a 120°C-ot (pl. elektromos járművek vonómotorjai vagy motorra szerelt érzékelői), a stabilitás (hőmérséklet-ellenállás) elsőbbséget élvez a maximális remanenciával szemben. A legfontosabb kiválasztási kritériumok a következők:

• Magas koercitív fokozatok: HcJ ≥ 1500 kA/m (pl. N48SH vagy N52UH minőségű) mágnesek, amelyek ellenállnak a lemágnesezésnek 150–200°C-on.

• Dy/Tb hozzáadott ötvözet: Biztosítja a hőmérséklet stabilitását, még akkor is, ha a remanencia valamivel alacsonyabb (pl. Br = 1,35 T vs. 1,45 T szabványos minőségeknél).

• Hőálló bevonatok: Alumínium vagy magas hőmérsékletű epoxi bevonatok, amelyek megakadályozzák az oxidációt magas hőmérsékleten.

Például egy hibrid jármű motorjához olyan mágnesre van szükség, amely a koercitivitásának 90%-át 180 °C-on tartja – ezért a festékkel adalékolt, Ni-Cu-Ni bevonatú N50UH minőséget választják a nagyobb remanenciájú, de kevésbé stabil N55 minőséggel szemben.

2. Nagy mágneses erővel járó forgatókönyvek (pl. mágneses elválasztók, hangszórók)

Azokban az alkalmazásokban, ahol a maximális mágneses szilárdság kritikus fontosságú (például a vasreszelék elkülönítése az ipari hulladéktól vagy a nagy hűségű hangszórók táplálása), a mágneses teljesítmény (remanencia) prioritást élvez, a környezethez igazított stabilitás mellett:

• Magas remanencia fokozatok: 1,4 T Br ≥ értékű mágnesek (pl. N52 vagy N55 fokozatok) az erős mágneses terek generálására.

• Minimális Dy/Tb hozzáadása: Kissé csökkenti a koercitivitást, de megőrzi a remanenciát – elfogadható, ha az alkalmazás szobahőmérsékleten (20–40°C) működik.

• Alapvető korrózióvédelem: Ni-Cu-Ni bevonat beltéri használatra (pl. hangszórók) vagy epoxi bevonat enyhe páratartalom esetén (pl. beltéri szeparátorok).

Egy újrahasznosító üzemben például egy mágneses szeparátor N55 minőségű mágneseket használ a vasbefogás maximalizálása érdekében, vékony Ni-Cu-Ni bevonattal pedig ellenáll a pornak és az alkalmi nedvességnek – a hőmérséklet stabilitása itt kevésbé kritikus, mivel az üzem 25°C-on működik.

3. Korrozív/nedves forgatókönyvek (pl. tengeri érzékelők, orvosi eszközök)

Magas nedvességtartalmú, sós vagy vegyszeres környezetben (pl. víz alatti navigációs érzékelők vagy orvosi berendezések steril helyiségekben) a korrózióstabilitás nem megkérdőjelezhető, a mágneses teljesítmény az alábbiak szerint van beállítva:

• Erősen korrózióálló bevonatok: Vastag epoxi (10-20 μm) vagy PTFE bevonatok, gyakran cink alapbevonattal tengeri használatra.

• Ötvözetállóság: Kobalt hozzáadott ötvözetek a mechanikai stabilitás javítására nedves körülmények között, megakadályozva a nedvességfelvétel miatti repedést.

• Mérsékelt mágneses fokozatok: kiegyensúlyozott Br (1,3–1,4 T) és HcJ (1200–1400 kA/m), hogy a bevonat vastagsága ne rontsa a teljesítményt.

Egy tengeri mélységérzékelő például egy epoxibevonatú N45SH minőségű mágnest használ – a bevonat véd a sósvízi korrózió ellen, míg az SH fokozat biztosítja a stabilitást 0–60°C-os vízhőmérsékleten.

Kattintson termékeink megtekintéséhez: szinterezett NdFeB mágnesek

Milyen hibák gyakoriak a teljesítmény és a stabilitás egyensúlyában?

Még egyértelmű stratégiák mellett is két gyakori hiba alááshatja az egyensúlyt szinterezett NdFeB mágnesek :

1. Az egyik ingatlan túlzott optimalizálása a másik költségére

Egyes felhasználók a maximális remanenciát részesítik előnyben (például az N55 minőséget választják) a magas hőmérsékletű alkalmazásokhoz, csak azért, hogy a mágnes gyorsan demagnetizálódjon. Ezzel szemben a Dy túlzott hozzáadása a koercitivitás fokozása érdekében a mágnest túl törékennyé teheti a vibrációnak kitett alkalmazásokhoz (például elektromos szerszámokhoz). A megoldás az, hogy először meg kell határozni a "kritikus határokat": például "120 °C-ot és 500 órányi páratartalmat kell ellenállni" a minőség kiválasztása előtt.

2. A bevonat-mágneses kölcsönhatás figyelmen kívül hagyása

A vastag bevonatok (pl. >20 μm epoxi) blokkolhatják a mágneses fluxust, ami 5-10%-kal csökkenti a tényleges remanenciát. A felhasználók néha nehéz bevonatokat választanak a korrózióvédelemhez a mágnes fokozatának beállítása nélkül – például vastag bevonatú N42-es minőséget használnak, amikor a vékonyabb bevonattal ellátott N45-ös minőség jobb nettó teljesítményt nyújt. Ennek elkerülése érdekében a mérnökök kiszámítják a "hatékony mágneses fluxust" (a bevonat vastagságát figyelembe véve).

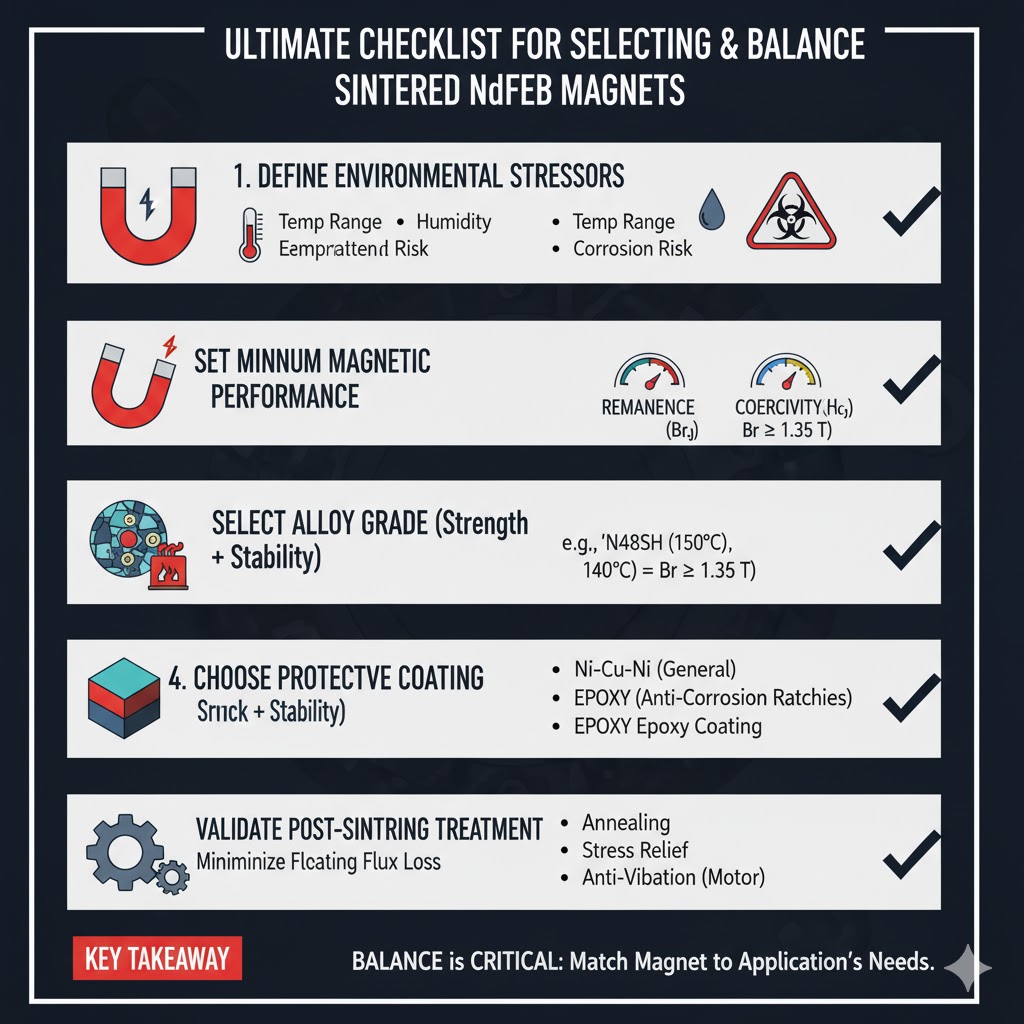

Mi a szinterezett NdFeB mágnesek kiegyensúlyozásának és kiválasztásának végső ellenőrző listája?

Annak érdekében, hogy a mágnes egyensúlyba hozza a teljesítményt és a stabilitást a tervezett használathoz, kövesse ezt az öt lépésből álló ellenőrzőlistát:

1. Határozza meg az alkalmazás kritikus környezeti igénybevételét (hőmérséklet-tartomány, páratartalom, korrózióveszély).

2. Állítson be minimális célokat a mágneses teljesítményre (remanencia, koercitivitás) a funkcionális igények alapján (pl. „50 kg-ot kell emelnie” = Br ≥ 1,35 T).

3. Olyan ötvözetminőséget válasszon, amely megfelel a stabilitási és teljesítménycéloknak (pl. N48SH 150°C-os használathoz, Br ≥ 1,4 T).

4. Válasszon olyan védőbevonatot, amely kompatibilis a környezettel és minimális fluxusveszteséggel (pl. Ni-Cu-Ni általános használatra, epoxi a korrózióhoz).

5. Ellenőrizze, hogy a szinterezés utáni kezelések (hevítés, feszültségmentesítés) megfelelnek-e a mechanikai igényeknek (pl. a motorok rezgésállósága).

Az alkalmazás egyedi igényei szerint történő földelés révén a felhasználók elkerülhetik a túlzott tervezést vagy a gyengén teljesítő mágneseket – így a szinterezett NdFeB biztosítja a szükséges szilárdságot és tartósságot is.
