A érzékelő mágnes az a döntő elem, amely a mechanikai mozgást értelmezhető mágneses térjellé alakítja, közvetlenül meghatározva az érintésmentes helyzet-, sebesség- és szögmérő rendszerek pontosságát, megbízhatóságát és élettartamát. Pontosan megtervezett állandó mágnes nélkül még a legkifinomultabb mágneses érzékelő chip sem képes megbízható adatokat szolgáltatni. Napjainkban a ritkaföldfém-anyag-összetételek, a geometriai optimalizálás és a hőmérséklet-stabil bevonatok terén elért áttörések vannak. érzékelő mágnes Teljesítmény új területen, ami lehetővé teszi a szubmikron lineáris felbontást és a 0,1 fok alatti szögpontosságot. Ez a cikk azokat az anyagtudományokat, tervezési módszereket és alkalmazási környezeteket vizsgálja, amelyek a érzékelő mágnes a modern villamosítás és automatizálás sarokköve.
Fedezze fel a mágneses anyagok legfontosabb alkalmazásait
1. Az érzékelő mágnesek bővülő szerepe egy adatvezérelt világban
A mágneses érzékelők globális piaca, amelyet közvetlenül a nagy teljesítmény iránti kereslet táplál érzékelő mágnes A Grand View Research 2024-es jelentése szerint az összetevők értéke 2023-ban elérte az 5,8 milliárd USD-t, és az előrejelzések szerint 2030-ra 9,3 milliárd USD-ra emelkedik 7,2 százalékos összetett éves növekedési ütem mellett. Ez a növekedés három megállíthatatlan trendből fakad: a járművek villamosításából, a gyárautomatizálásból és a csatlakoztatott eszközök terjedéséből. Minden esetben a érzékelő mágnes a mozgó rész és az elektronikus vezérlőegység közötti fizikai interfészen helyezkedik el.
A érzékelő mágnes úgy működik, hogy meghatározott mágneses mezőt generál, amelyet Hall-effektus, AMR (anizotrop magnetorezisztív), GMR (óriás magnetorezisztív) vagy TMR (alagút magnetorezisztív) érzékel. Ahogy a mágnes az érzékelőhöz képest mozog, a térvektor megváltozik, és a pozíciót vagy a forgást mérhető elektromos jellé alakítja át. Ez az elv az elektronikus szervokormány nyomatékérzékelőktől a robotcsuklós kódolókig mindent megerősít.
1.1 A gépjárművek villamosítása nulla meghibásodású érzékelőmágneseket igényel
A modern járművek 60 és 120 közötti mágneses érzékelőt tartalmaznak, és mindegyikhez egyedi kialakítás szükséges érzékelő mágnes . A legfontosabb alkalmazások közé tartozik a főtengely helyzetérzékelés, a kerékfordulatszám-érzékelés az ABS-hez és a stabilitás-szabályozáshoz, a fojtószelep-helyzet figyelése és a forgórész helyzetének visszajelzése a vontatómotorokban. Az elektromos szervokormány-rendszerekben az átmérőjűen mágnesezett gyűrűs mágnes Hall-tömbbel párosítva 0,05 foknál jobb felbontású nyomatékszög mérést tesz lehetővé, közvetlenül befolyásolva a kormányzás érzését és biztonságát. Egypontos hiba a érzékelő mágnes a 180 Celsius fokos lemágnesezés vagy a mechanikai törés miatt a jármű kritikus funkcióinak elvesztése, szigorú anyagminősítési szabványok vezetése.
1.2 Az ipari automatizálás robusztus mágneses visszacsatoláson alapul
A gyári padlók szélsőséges körülményeket mutatnak: fröccsenő hűtőfolyadék, fémpor, vibráció és széles hőmérséklet-ingadozások mínusz 40 és plusz 120 Celsius fok között. Érzékelő mágnes a lineáris jeladókban és a forgó helyzetérzékelőkben lévő szerelvényeknek 1 százalékon belül kell tartaniuk a mágneses fluxus stabilitását 10 éves élettartam alatt. Az együttműködő robotok kompakt, többpólusú gyűrűmágneseket használnak a plusz mínusz 0,01 milliméteres csuklópozíció-pontosság eléréséhez, lehetővé téve a biztonságos ember-robot interakciót. A Nemzetközi Robotika Szövetség adatai szerint 2023-ban a globális ipari robotok száma meghaladta az 550 000 egységet, amelyek mindegyike több darabból áll. érzékelő mágnes alapú visszacsatolási hurkok.
1.3 Az IoT és a fogyasztói eszközök miniatürizálják az érzékelőmágnes-architektúrákat
Az intelligens vízmérők, a hordható állapotfigyelők és a drón gimbalok mind miniatűrt használnak érzékelő mágnes gyakran 3 milliméternél kisebb átmérőjű alkatrészek. Ezekben az alkalmazásokban a kihívás a mágneses energiasűrűség maximalizálása erősen korlátozott térfogaton belül, miközben ellenáll az izzadság vagy a környezeti nedvesség okozta korróziónak. Az IEEE Sensors Journalban megjelent 2023-as tanulmány kimutatta, hogy egy 2,5 mm átmérőjű szamárium-kobalt érzékelő mágnes 2000 óra 85 Celsius-fokon és 85 százalékos relatív páratartalom mellett megőrizte szobahőmérsékleti fluxusának 98 százalékát, ami igazolja, hogy alkalmas az IoT hosszú élettartamú telepítésére.
2. Az állandó mágneses anyag kiválasztása alakzatok érzékelő teljesítményét
A mágneses, termikus és mechanikai tulajdonságai a érzékelő mágnes anyagi szinten határozzák meg. A mérnököknek egyensúlyban kell tartaniuk a remanenciát, a koercivitást, a hőmérsékleti együtthatókat és a költségeket. A négy domináns anyagcsalád a neodímium-vas-bór (NdFeB), a szamárium-kobalt (SmCo), a kemény ferrit és az alnico. Mindegyik külön kompromisszumos profilt kínál. Az alábbi táblázat összehasonlítja a kritikus paramétereket az iparági adatlapok átlagai és az MMPA (Magnetic Materials Producers Association) 0100-as számú szabványának adatai alapján.
| Anyagminőség | Remanencia Br (kG) | Koercitív HcJ (kOe) | Max üzemi hőmérséklet (°C) | Br hőmérsékleti együtthatója (%/°C) | Relatív költség |
|---|---|---|---|---|---|
| NdFeB N48H | 13.8 | 17 | 120 | -0,11 | Közepes |
| SmCo Sm2Co17 26H | 10.5 | 18 | 350 | -0,035 | Magas |
| Kemény Ferrit Y30 | 3.8 | 3.2 | 250 | -0,20 | Alacsony |
| Alnico 5 | 12.5 | 0.65 | 540 | -0,02 | Közepes |
1. táblázat: A kulcsfontosságú mágneses és termikus tulajdonságok összehasonlítása a közös érzékelő mágnes anyagi családok. Az adatok tipikus kereskedelmi minőségű értékeket képviselnek.
Az NdFeB mágnesek biztosítják a legmagasabb energiasűrűséget, így ideálisak a miniatürizáltak számára érzékelő mágnes olyan kialakítások, ahol a hely prémium. Viszonylag meredek remanencia együtthatójuk azonban azt jelenti, hogy 100 Celsius fokos hőmérséklet-emelkedés nagyjából 11 százalékkal csökkentheti a mágneses fluxust, amit az érzékelő kalibrálásával vagy az anyagminőség kiválasztásával kell kompenzálni. A szamárium-kobalt kivételes hőstabilitást és korrózióállóságot kínál védőbevonatok alkalmazása nélkül, de lényegesen magasabb nyersanyagköltséggel. Kemény ferrit érzékelő mágnes megoldások dominálnak a költségérzékeny alkalmazásokban, mint például a háztartási készülékek sebességérzékelői, ahol az alacsonyabb fluxust nagyobb mágnestérfogattal vagy érzékenyebb érzékelőelemekkel lehet ellensúlyozni. Az Alnico alacsony koercitivitása ellenére 400 Celsius-fok feletti magas hőmérsékletű környezetben, például turbina fordulatszámmérő szondákban talál niche-felhasználást, mivel a remanenciája közel állandó marad.
3. Tervezési geometria és mágnesezési minták határozzák meg a jelminőséget
A fizikai alakja és mágnesezettségi orientációja a érzékelő mágnes nem önkényesek; úgy tervezték őket, hogy olyan speciális mágneses téreloszlást hozzanak létre, amely maximalizálja a lineáris tartományt és minimalizálja a harmonikus torzítást az érzékelő kimenetében. Az alábbi geometriai tényezők közvetlenül befolyásolják az érzékelési pontosságot.
- Átmérősen mágnesezett hengerek és gyűrűk: Széles körben használják a szöghelyzet-érzékelésben, ezek érzékelő mágnes konfigurációk forgó dipólusmezőt generálnak. Az elérhető pontosságot a forgási szögön átívelő mező egyenletessége határozza meg. A Journal of Magnetism and Magnetic Materialsban egy 2022-es szimulációs tanulmány kimutatta, hogy egy 1,6-os külső-belső átmérő arányú, 0,8-as hosszúság-átmérő arányú gyűrű 360 fokban 0,3 százalék alá csökkentette a teljes harmonikus torzítást.

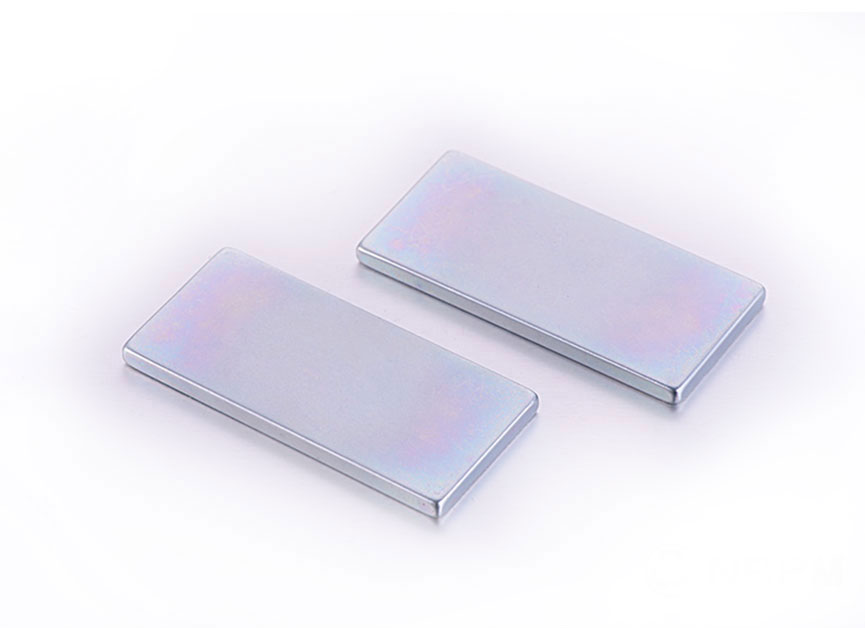

- Axiálisan mágnesezett lemezek és blokkok: Lineáris helyzetérzékeléshez egy axiálisan mágnesezett érzékelő mágnes olyan mezőt hoz létre, amely előre láthatóan csökken a távolsággal. A lineáris érzékelési tartomány jellemzően a mágnes felületének körülbelül 60 százalékára korlátozódik. Ezen a tartományon túl a mező gradiens túl sekély lesz ahhoz, hogy a kis elmozdulásokat pontosan fel tudja oldani.
- Többpólusú mágnesezett szalagok és gyűrűk: Az inkrementális kódolók a mágnesszalagon lévő váltakozó észak-déli pólusokra támaszkodnak. A pólusosztás, amely általában 1 millimétertől 5 milliméterig terjed, határozza meg az alapfelbontást. A finomabb pólusosztás javítja a felbontást, de kisebb légrést igényel a pólusok között érzékelő mágnes felületre és az érzékelő elemre, növelve a kifutási érzékenységet és a mechanikai tűréseket.
- Trapéz alakú és kúpos profilok: Egy Hall-érzékelő kimenetének linearizálása egy hosszabb löket során érzékelő mágnes a kialakítások változó keresztmetszetet alkalmaznak. Ahogy a mágnes mozog, az érzékelővel szembeni változó mennyiségű mágneses anyag közel lineáris feszültség-elmozdulást hoz létre bonyolult jelfeldolgozás nélkül.
A hőmérséklet-kompenzáció egy másik kritikus tervezési kar. Mert mind a érzékelő mágnes A remanencia és a Hall-érzékelő érzékenységének eltolódása a hőmérséklettel, a rendszertervezők gyakran választanak olyan mágnest, amelynek hőmérsékleti együtthatója részben megszünteti az érzékelő saját eltolódását. Például egy GaAs Hall elem érzékenységi hőmérsékleti együtthatója körülbelül mínusz 0,06 százalék Celsius-fokonként. Szamárium-kobalttal párosítva érzékelő mágnes amelynek a remanencia együtthatója mínusz 0,035 százalék Celsius-fokonként, a nettó sodródás csak mínusz 0,025 százalék Celsius-fokonként, csökkentve a külső kompenzációs áramkörök szükségességét.
4. Az érzékelő mágneseinek védelme a környezeti károsodástól
A érzékelő mágnes nedvességnek, sópermetnek vagy agresszív vegyszereknek kitéve gyors korróziót szenvedhet, ami mágneses fluxusveszteséghez és részecskeszennyeződéshez vezethet, ami zavarja az érzékelő rését. Az NdFeB mágnesek különösen sérülékenyek magas vastartalmuk miatt. Védelem nélkül, csupasz NdFeB érzékelő mágnes súlyának 5 százalékát veszítheti el a korrózió miatt az ASTM B117 szerinti sópermetes vizsgálat után 100 órán belül. A következő védelmi stratégiák ipari szabványok.
- Többrétegű bevonatok: Tipikus nagy megbízhatóság érzékelő mágnes nikkel-réz-nikkel galvanizált réteget kap, amely 10 és 25 mikron közötti teljes vastagságot biztosít. Az autók motorháztető alatti környezetében további 15-30 mikronos epoxi fedőbevonatot alkalmaznak, amely több mint 1000 órányi sópermetezési ellenállást ér el.
- Parylene konform bevonat: Miniatűr orvosi vagy beültethető érzékelő mágnes alkalmazásokhoz, a gőzöléssel leválasztott Parylene C lyukmentes, biológiailag kompatibilis gátat kínál akár 5 mikron vastagságban is, amely hermetikus szintű védelmet biztosít méretbeli felhalmozódás nélkül.
- Felöntés és tokozás: Helyezze be az öntőformát a érzékelő mágnes hőre lágyuló műanyag házba, például PPS vagy PA66 üvegszál erősítéssel egyidejűleg korrózióvédelmet, mechanikus rögzítési jellemzőket és precíz igazítási felületeket biztosít az érzékelő IC számára.
- Anyagpótlás: A tenger alatti vagy vegyi feldolgozó berendezésekben a tervezők gyakran teljesen megkerülik a bevonat bonyolultságát azáltal, hogy eredendően korrózióálló SmCo-t választanak a érzékelő mágnes , elfogadva a magasabb kezdeti anyagköltséget a hosszú távú lebomlási kockázat kiküszöbölése érdekében.
5. Érzékelési technológiák és mágneses követelményeik összehasonlítása
A különböző mágneses érzékelési elvek eltérő követelményeket támasztanak a érzékelő mágnes . E követelmények megértése megakadályozza a költséges túlspecifikációt vagy a teljesítménybeli hiányosságokat. Az alábbi táblázat összefoglalja az érzékelő technológia és a megfelelő mágnes jellemzői közötti kapcsolatot.
| Érzékelő technológia | Tipikus térerősségi követelmény (mT) | Érzékeny mező komponens | Előnyben részesített Érzékelő mágnes Alakzat | Közös anyagválasztás |
|---|---|---|---|---|
| Hall-effektus | 20-100 | Merőleges komponens | Axiálisan mágnesezett lemez | NdFeB vagy ferrit |
| AMR | 5-20 | Síkbeli mezőirány | Átmérőben mágnesezett gyűrű | NdFeB vagy SmCo |
| GMR | 1-10 | Síkbeli mezőirány | Többpólusú szalag | NdFeB vagy kötött NdFeB |
| TMR | 0,5-5 | Síkbeli mezőirány | Finom osztású többpólusú gyűrű | SmCo vagy kiváló minőségű NdFeB |
2. táblázat: Leképezés a mágneses érzékelő technológia és az ajánlott között érzékelő mágnes jellemzői a tipikus helyzetérzékelő alkalmazásokhoz.
A Hall-hatású érzékelők viszonylag nagy terepi igényükkel jól működnek a költséghatékony ferrittel érzékelő mágnes megoldások olyan alkalmazásokban, ahol a hely megengedi. A legérzékenyebb TMR érzékelők nagyon kicsi, alacsony profilú mágnesekkel is működhetnek, ami lehetővé teszi az ultrakompakt jeladó kialakítását. Az alacsony térerősség követelménye azonban a TMR-rendszereket is érzékenyebbé teszi a közeli motorok vagy áramvezető vezetékek által keltett szórt mágneses terek zavarására, ami gondos árnyékolást és árnyékolást tesz szükségessé. érzékelő mágnes elhelyezése.
Külön említést érdemelnek a ragasztott mágnesek, amelyeket mágneses por és polimer kötőanyag keverékének fröccsöntésével állítanak elő. Lehetővé teszik a szűk tűréssel rendelkező összetett formák közvetlen formázását, gyakran integrálva a érzékelő mágnes tengellyel vagy fogaskerékkel egyetlen gyártási lépésben. Míg mágneses teljesítményük alacsonyabb, mint a teljesen sűrű szinterezett mágneseké, az általuk nyújtott tervezési szabadság gyakran meghaladja a fluxussűrűség miatti büntetést a nagy volumenű gépjármű-érzékelők alkalmazásaiban.
6. Gyakorlati tervezési ellenőrzőlista az érzékelő mágnesének meghatározásához
A rendszerkövetelmények lefordítása robusztusra érzékelő mágnes A specifikáció több tartományra kiterjedő strukturált értékelést foglal magában. A következő rendezett ellenőrzőlista segít a mérnöki csapatoknak elkerülni a gyakori buktatókat.
- Határozza meg az érzékelési légrést és a mechanikai burkot: Mérje meg a maximális és minimális távolságot a érzékelő mágnes az arc és az érzékelő elem, figyelembe véve az összes szerelési tűrést, a hőtágulást és a vibráció okozta elmozdulást.
- Határozza meg a szükséges mágneses fluxussűrűséget az érzékelőn: Használjon végeselem-elemzést vagy analitikai modelleket annak megerősítésére, hogy a kiválasztott mágnesminőség és geometria az érzékelő minimális működési mezőjének legalább 120 százalékát biztosítja a teljes hőmérsékleti tartományban.
- Válassza ki a mágnes anyagát a hőmérsékleti stabilitás alapján: Számítsa ki a legrosszabb fluxus ingadozást mínusz 40 és a maximális üzemi hőmérséklet között. Ha az eltérés meghaladja az érzékelő megengedett bemeneti tartományát, váltson a-ra érzékelő mágnes alacsonyabb hőmérsékleti együtthatójú anyag.
- Adja meg a mágnesezési mintát és a toleranciát: Szögérzékelők esetén határozza meg a mágnesezési vektor megengedett szögeltérését. A 0,5 foknál nagyobb eltérés mérhető szöghibát okozhat a nagy pontosságú rendszerekben.
- Érvényesítse a mechanikai rögzítést és a korrózióvédelmet: Biztosítsa a érzékelő mágnes a forgási és axiális erők ellen préseléssel, ragasztással vagy mechanikus rögzítéssel biztosítva van, és hogy a kiválasztott bevonat a termék tervezett élettartama alatt ellenáll a tervezett kémiai környezetnek.
- Jellemezze a mágnes és az érzékelő közötti igazítási érzékenységet: Végezzen tolerancia-felhalmozási elemzést, hogy megbizonyosodjon arról, hogy az oldalirányú és a szögeltérés a érzékelő mágnes és az érzékelő IC nem tolja el a kimenetet a kalibrált tartományon túl.
7. Gyakran ismételt kérdések az érzékelő mágnesekkel kapcsolatban
Mi a különbség az érzékelő mágnes és az általános célú állandó mágnes között?
A érzékelő mágnes szigorúbb mágneses nyomatéktűréssel készül, gyakran plusz mínusz 1,5 százalékon belül, és úgy tervezték, hogy a maximális húzóerő helyett egy pontosan meghatározott términtát hozzon létre. Geometriája, bevonata és mágnesezettsége egy adott érzékelő IC-hez van optimalizálva, míg az általános célú mágnes előnyben részesíti a nyers tartóerőt vagy a költségeket.
Hogyan válasszam ki a megfelelő szenzormágnes fokozatot 150 Celsius fok feletti magas hőmérsékletű alkalmazásokhoz?
Válasszon egy szamárium-kobalt minőséget, például Sm2Co17 26H vagy egy magas hőmérsékletű NdFeB minőséget, például N35AH. Az SmCo 350 Celsius fokig nyújtja a legjobb hőstabilitást, míg a magas hőmérsékletű NdFeB minőségek akár 230 Celsius fokig is működhetnek, ha a terhelési vonal elég magas ahhoz, hogy megakadályozza a visszafordíthatatlan lemágnesezést. Mindig ellenőrizze a érzékelő mágnes áteresztőképességi együttható tényleges üzemi körülmények között.
Az érzékelő mágnes idővel elveszítheti mágnesességét?
Igen. Valamennyi állandó mágnesnél tapasztalható némi hosszú távú fluxusveszteség a szerkezeti relaxáció, oxidáció vagy külső lemágnesező mezők miatt. Egy jól megtervezett érzékelő mágnes A modern ritkaföldfém-anyagokból készült termék jellemzően kevesebb, mint 1 százalékos fluxusveszteséget mutat 10 év alatt, ha a névleges hőmérsékleten és a korróziótól védve használják. A gyorsított öregedési teszteket emelt hőmérsékleten használják az élettartam-stabilitás érvényesítésére.
Melyek a szenzormágnesek leggyakoribb formái, és miért?
A legelterjedtebb formák a korongok, gyűrűk, blokkok és ívek. A korongok és a gyűrűk uralják a szögérzékelést, mert szimmetrikus dipólusmezőt hoznak létre. A blokkokat lineáris helyzetérzékelésre használják, ahol a haladási irány egyetlen tengely mentén van. Ív alakú érzékelő mágnes A szegmenseket korlátozott szögű forgó érzékelőkben alkalmazzák, például fojtószelep helyzetjelzőkben, ahol nincs szükség teljes 360 fokos elforgatásra.
Lehetséges ugyanazt az érzékelő mágnest használni Hall és TMR érzékelőkhöz?
Lehetséges, de nem optimális. A érzékelő mágnes úgy méretezve, hogy erős teret biztosítson a Hall érzékelő számára, telítheti az érzékeny TMR elemet, rontva a linearitást. Ezzel szemben előfordulhat, hogy a TMR-hez tervezett mágnes nem biztosít elegendő fluxust a Hall-retesz megbízható működéséhez. A legjobb megközelítés a személyre szabott érzékelő mágnes szilárdság és légrés kifejezetten a választott szenzortechnológiához.
8. Előretekintés: A szenzormágneses technológia jövője
A következő generáció érzékelő mágnes A fejlesztés három határterületre összpontosul: szemcsehatár diffúziós eljárások, amelyek fokozzák a koercitivitást nehéz ritkaföldfém elemek nélkül, a közel háló alakú mágnesek additív gyártása összetett belső hűtőcsatornákkal, valamint a mágnes és az érzékelő integrálása monolitikus rendszerben a csomagban lévő modulokba. A European Magnetism Association által 2024-ben közzétett kutatás azt mutatja, hogy a szemcsehatáron diffúz NdFeB mágnesek 30 százalékkal növelhetik a koercitivitást, miközben 60 százalékkal csökkentik a diszpróziumtartalmat, közvetlenül csökkentve a költségeket és az ellátási lánc kockázatát nagy mennyiség esetén. érzékelő mágnes termelés.
Ezzel egyidejűleg az autonóm járművek funkcionális biztonsága felé való törekvés redundáns érzékelőarchitektúrákat tesz kötelezővé. Ez kétcsatornás mágneses kódolót jelent, ahol két független érzékelő mágnes A pályák egyetlen mechanikus alkatrészbe vannak beépítve, mindegyiket külön érzékelő szerszám olvassa le, biztosítva, hogy egyetlen hibapont se tudja letiltani a helyzet-visszacsatoló hurkot. Az ISO 26262 ASIL D szabvány szerint az ilyen redundancia a kormány- és fékrendszerek esetében nem alku tárgya.
Egy offshore olajkút mélységétől a sebészeti robotok steril környezetéig, a szerényekig érzékelő mágnes továbbra is bizonyítja, hogy a precíz, megbízható mozgásérzékelés az aprólékosan megtervezett mágneses anyagokkal kezdődik. Mivel az iparágak egyre finomabb felbontást és hosszabb karbantartásmentes élettartamot követelnek, a érzékelő mágnes az innováció továbbra is nagy megtérülési prioritás marad az alkatrész-beszállítók és a rendszerintegrátorok számára egyaránt.
