Hogyan készül a szinterezett NdFeB mágnes lépésről lépésre?

Szinterezett NdFeB mágnes A termékek széles körben elismertek kivételes mágneses erejükről, és olyan iparágakban, mint az elektromos járművek, a szélenergia, a fogyasztói elektronika, az orvosi eszközök és az ipari automatizálás, alapvető összetevői. A nagy teljesítményű mágnesek mögött meghúzódó gyártási folyamat összetett, precíz és szigorúan ellenőrzött, több szakaszból áll a nyersanyag-előkészítéstől a végső felületkezelésig.

A következő szakaszok részletesen ismertetik a gyártási folyamat egyes lépéseit, kiemelve a kulcsfontosságú technológiákat, minőség-ellenőrzési pontokat és összehasonlításokat más mágnestípusokkal.

Kattintson termékeink megtekintéséhez: Szinterezett NdFeB mágnes

1. lépés: Nyersanyagok kiválasztása és előkészítése

A szinterezett NdFeB mágnes alapja az alapanyagokban rejlik. A fő elemek a következők:

• Neodímium (Nd) – Magas mágneses szilárdságot biztosít
• vas (Fe) – A fő mágneses mátrixot alkotja
• Bór (B) – Növeli a koercitivitást és a szerkezeti stabilitást

További elemek, például diszprózium (Dy) vagy terbium (Tb) bevezethető a magas hőmérsékletű teljesítmény javítása érdekében. A nyersanyagoknak szigorú tisztasági szabványoknak kell megfelelniük a stabil mágneses tulajdonságok és a hosszú távú megbízhatóság biztosítása érdekében.

2. lépés: Ötvözet olvasztás és szalagöntés

Vákuumos indukciós olvasztás

A kiválasztott fémeket vákuum-indukciós kemencében olvasztják össze. Ez az oxigénmentes környezet megakadályozza az oxidációt és egyenletes ötvözet-összetételt biztosít. A pontos hőmérsékletszabályozás kritikus fontosságú ebben a szakaszban.

Szalagöntési technológia

Az olvadt ötvözetet gyorsan lehűtik szalagöntéssel, vékony pelyheket vagy csíkokat képezve. Ez a gyors megszilárdulás finom szemcsés mikrostruktúrát hoz létre, amely elengedhetetlen a nagy mágneses teljesítmény eléréséhez a végső szinterezett NdFeB mágnesben.

3. lépés: Hidrogén dekrepitáció (HD)

A hidrogén dekrepitáció egyedülálló folyamat az NdFeB mágnesgyártásban. Az ötvözetcsíkok elnyelik a hidrogéngázt, amitől durva porrá törnek.

A hidrogén dekrepitáció előnyei a következők:

• Csökkentett mechanikai igénybevétel köszörülés közben
• Javított por egyenletessége
• Fokozott mágneses igazítási potenciál

4. lépés: Sugármarás finom porrá

A durva port sugárőrléssel tovább finomítják, így ultrafinom részecskéket állítanak elő, amelyek általában 3-5 mikron méretűek. A részecskeméret-szabályozás alapvető fontosságú, mivel közvetlenül befolyásolja a koercivitást és a remanenciát.

Ebben a szakaszban a por rendkívül reakcióképes, és ellenőrzött atmoszférában kell kezelni az oxidáció elkerülése érdekében.

5. lépés: Mágneses mező igazítása és préselése

Mágneses orientáció

A maximális mágneses teljesítmény elérése érdekében a finom port erős külső mágneses térbe igazítják. Ez az eljárás a kristályszemcséket egy előnyös irányba orientálja, anizotróp tulajdonságokat hozva létre.

Tömörítési módszerek

• Die sajtolás – Alkalmas egyszerű formákhoz és nagy volumenű gyártáshoz
• Izosztatikus préselés – Ideális összetett geometriákhoz és egyenletes sűrűséghez

Az eredmény egy tömörített „zöld test”, amely elegendő szilárdsággal rendelkezik a szinterezés előtti kezeléshez.

6. lépés: Magas hőmérsékletű szinterezés

A szinterezés az a fő lépés, amely a tömörített port sűrű, szilárd mágnessé alakítja. A zöld testeket vákuumban vagy inert gázkemencében 1050°C és 1100°C közötti hőmérsékleten hevítik.

Szinterezés közben:

• A porrészecskék összeolvadnak
• A sűrűség eléri az elméleti érték 98%-át
• A mágneses tartományok stabilabbá válnak

Ez a lépés nagymértékben meghatározza a szinterezett NdFeB mágnes végső mechanikai szilárdságát és mágneses teljesítményét.

7. lépés: Hőkezelés és öregedés

A szinterezés után szabályozott hőkezelést alkalmaznak a mikrostruktúra optimalizálása érdekében. Ez a folyamat javítja a koercitivitást és a termikus stabilitást a szemcsehatár fázisok beállításával.

A hőkezelési paraméterek az alkalmazási követelményektől függően változnak, különösen a magas hőmérsékletű környezetben, például elektromos motorokban használt mágneseknél.

8. lépés: Precíziós megmunkálás és alakítás

A szinterezett NdFeB mágneses anyagok rendkívül kemények és törékenyek, ami megnehezíti a hagyományos megmunkálást. Gyémántszerszámokat és CNC-csiszolást gyakran használnak a pontos méretek és szűk tűrések eléréséhez.

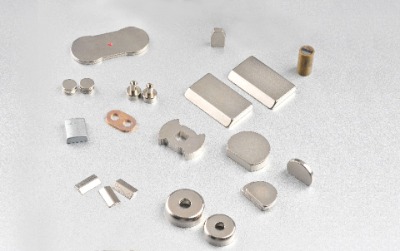

A tipikus formák a következők:

• Blokkok
• Gyűrűk
• Arcs
• Egyedi geometriák

9. lépés: Felületbevonat és korrózióvédelem

Az NdFeB mágnesek ritkaföldfém-tartalmuk miatt hajlamosak a korrózióra. A felületi bevonatok elengedhetetlenek az élettartam meghosszabbításához.

Általános bevonási lehetőségek

• Nikkel-réz-nikkel (NiCuNi) - Kiváló általános védelem
• Epoxi - Alkalmas párás környezetben
• Cink – Költséghatékony megoldás
• Parylene – Magas vegyszerállóság

A bevonat kiválasztása a működési feltételektől és az alkalmazási követelményektől függ.

10. lépés: Mágnesezés és végső ellenőrzés

A bevonat után a mágnes erős impulzusmágneses térrel mágneseződik. Speciális szerelvények biztosítják a helyes mágnesezési irányt.

A minőségellenőrzés a következőket tartalmazza:

• Mágneses tulajdonságok vizsgálata
• Méretpontosság ellenőrzése
• Felületi bevonat vastagságának mérése
• Korrózióállóság értékelése

Összehasonlítás: szinterezett NdFeB mágnes és más mágnestípusok

Szinterezett NdFeB mágnes vs ferrit mágnes

• Sokkal nagyobb mágneses energiasűrűség
• Kisebb méret ugyanazért a teljesítményért
• Magasabb költség és bonyolultabb gyártás

Szinterezett NdFeB mágnes vs ragasztott NdFeB mágnes

• Erősebb mágneses teljesítmény
• Jobb hőstabilitás
• Alacsonyabb alakrugalmasság a ragasztott mágnesekhez képest

A szinterezett NdFeB mágnesgyártás előnyeit élvező alkalmazások

A fejlett gyártási folyamat egyenletes teljesítményt tesz lehetővé a különböző iparágakban:

• Elektromos járművek vontatómotorjai
• Szélturbina generátorok
• Ipari szervomotorok
• Orvosi képalkotó berendezések
• Csúcskategóriás fogyasztói elektronika

Gyakran Ismételt Kérdések (GYIK)

Miért erősebb a szinterezett NdFeB mágnes, mint a többi mágnes?

A szinterezési folyamat sűrű mikrostruktúrát hoz létre egy vonalban lévő szemcsékkel, maximalizálva a mágneses energiaterméket és a koercitivitást.

Működhetnek-e a szinterezett NdFeB mágneses termékek magas hőmérsékleten?

A szabványos minőségek 80–120 °C-ig működnek, míg a nagy koercitív tulajdonságú, nehéz ritkaföldfém-elemeket tartalmazó minőségek 200 °C feletti hőmérsékletnek is ellenállnak.

Kötelező a korrózióvédelem?

Igen, a felületbevonat elengedhetetlen az oxidáció megelőzéséhez és a hosszú távú megbízhatóság biztosításához a legtöbb környezetben.

Egyedi formák lehetségesek?

A precíziós megmunkálás lehetővé teszi a testreszabott formákat, bár az összetett tervek növelhetik a gyártási költségeket.

Milyen tényezők befolyásolják a termelési költségeket?

A nyersanyagárak, a mágnes minősége, a bevonat típusa, a mérettűrések és a rendelési mennyiség egyaránt befolyásolják a végső költséget.

A szinterezett NdFeB mágnesgyártás jövőbeli trendjei

A folyamatban lévő kutatások a ritkaföldfémek nagymértékű használatának csökkentésére, az újrahasznosítási technológiák fejlesztésére és a gyártás során az energiahatékonyság javítására összpontosítanak. Ezek az újítások célja, hogy a szinterezett NdFeB mágnest fenntarthatóbbá tegyék, miközben megőrzik kiváló teljesítményét.

Az anyagtudomány és a folyamatirányítás folyamatos fejlődésével a szinterezett NdFeB mágnesek továbbra is a következő generációs energia- és mozgástechnológiák kritikus elemei maradnak.
