Mágnesek a hangszórókban az elektromos energiát mechanikus mozgássá alakítja át egy áramot szállító hangtekerccsel, amely azután nyomja és húzza a hangszórókúpot, hogy hanghullámokat generáljon. Mágnes nélkül egyetlen hagyományos dinamikus hangszóró sem működik. A használt mágnes típusa, mérete és minősége közvetlenül befolyásolja az érzékenységet, a frekvenciaválaszt, a torzítási szintet és az általános hanghűséget. Ez a cikk elmagyarázza a hangsugárzómágnesek működését, összehasonlítja a fő típusokat, és segít megérteni, mire kell figyelni a hangsugárzók minőségének értékelésekor.

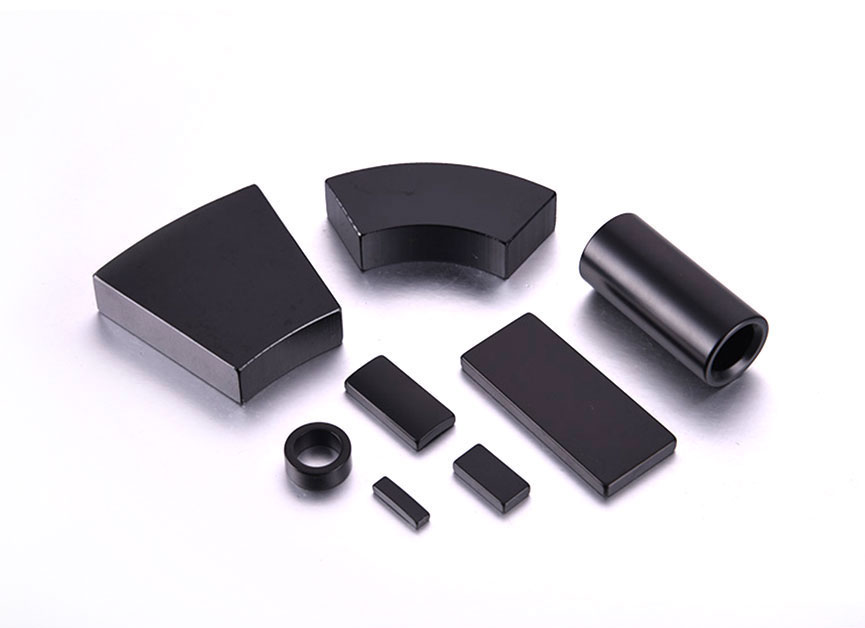

Kattintson termékeink megtekintéséhez: Szinterezett NdFeB mágnes
Miért elengedhetetlenek a mágnesek a hangszórókban?
A mágnesek minden dinamikus hangszóró központi energiaátalakító elemei – nélkülük a hangvisszaadás lehetetlen. A működési elv az elektromágneses indukció Faraday-törvényén és a Lorentz-erőn alapul: amikor egy váltakozó elektromos áram (az audiojel) átfolyik a mágneses térben felfüggesztett hangtekercsen, a tekercs az áram nagyságával és irányával arányos erőt fejt ki. Ez az erő előre-hátra mozgatja a rögzített kúpot, kiszorítja a levegőt és hallható hangnyomáshullámokat hoz létre.
A globális hangszórópiacot kb 12,5 milliárd USD 2023-ban és az előrejelzések szerint 2031-re több mint 20 milliárd dollárra nő. Gyakorlatilag minden szegmensben – a fogyasztói fülhallgatóktól a professzionális koncerttömbökig – a mágnesszerelvény továbbra is a teljesítményt leginkább meghatározó alkatrész a meghajtó belsejében. Az erősebb, pontosabban megtervezett mágnes nagyobb fluxussűrűséget jelent a résben, kisebb torzítást, jobb tranziens reakciót és nagyobb hatékonyságot.
Hogyan működnek valójában a hangszórókban lévő mágnesek?
A hangszóróban lévő mágnes statikus mágneses teret hoz létre egy keskeny hengeres résben, és a hangtekercs – amely az erősített audiojelet hordozza – lineárisan mozog ezen a téren belül, hogy hangot hozzon létre. A kulcsfontosságú összetevők a következők:
- Állandó mágnes: Rögzített, nagy fluxussűrűségű mezőt hoz létre, amely a hangtekercs-résben koncentrálódik. A résben a tipikus fluxussűrűség 0,8 Tesla (belépő szint) és 1,5 Tesla (nagy teljesítményű meghajtók) között mozog.
- Rúddarab és fedőlap: Lágyvas alkatrészek, amelyek a mágneses fluxust az állandó mágnesből abba a keskeny résbe irányítják és koncentrálják, ahol a hangtekercs található.
- Hangtekercs: Könnyű huzaltekercs (jellemzően alumínium vagy réz), amely a formázó köré tekeredett. Amikor az audioáram áthalad rajta, a mágneses térrel való kölcsönhatás mozgást generál.
- Pók és környéke: Rugalmas felfüggesztési elemek, amelyek középen tartják a hangtekercset, és lehetővé teszik a tengelyirányú mozgást, miközben ellenállnak az oldalirányú elmozdulásnak.
- Kúp vagy membrán: A hangtekercshez csatlakoztatva a mechanikai mozgást légnyomás-változásokká alakítja át – ez a tényleges hang, amit hallunk.
A hangtekercsre ható erőt az egyenlet írja le F = BIL , ahol B a mágneses fluxussűrűség (Tesla), I az áramerősség (Amper), L pedig a vezeték hossza a mágneses térben (méter). A B növelése – erősebb vagy nagyobb mágnesekkel – közvetlenül növeli az adott bemeneti teljesítmény hajtóerejét, ami nagyobb érzékenységet és kisebb torzítást jelent.
Melyek a hangszórókban használt mágnesek fő típusai?
Négy elsődleges típusa van hangszórókban használt mágnesek , amelyek mindegyike eltérő mágneses tulajdonságokkal, költségprofilokkal, hőmérsékleti viselkedéssel és akusztikai vonatkozásokkal rendelkezik. E különbségek megértése kritikus fontosságú a mérnökök, az audiofilek és a vásárlók számára egyaránt.
1. Ferrit (kerámia) mágnesek
A ferritmágnesek világszerte a hangszórókban legszélesebb körben használt mágnestípusok, amelyek alacsony költségük és jó korrózióállóságuk miatt a legtöbb középkategóriás és olcsó hangszóróban megtalálhatók. A stroncium- vagy bárium-karbonáttal kombinált vas-oxidból készült ferritmágnesek maximális energiaterméket (BHmax) kínálnak, körülbelül 3-5 MGOe (megagauss-oersted).
- Energiatermék (BHmax): 3–5 MGOe
- Fluxussűrűség: 0,2–0,4 Tesla (remanencia)
- Hőmérséklet stabilitás: 250°C-ig jó
- Súly: Nehéz – a ferritmágneseknek nagynak kell lenniük ahhoz, hogy ugyanazt a fluxust érjék el, mint a ritkaföldfém alternatíváké
- Költség: Nagyon alacsony – körülbelül 1–5 USD/kg nyers ferritanyag esetében
- Tipikus alkalmazások: Házimozi mélynyomók, olcsó könyvespolc hangszórók, autós hangsugárzók, PA rendszer meghajtók
- Kulcs korlátozás: Az alacsonyabb energiasűrűség nagy mágneses szerelvényeket igényel; jelentős súlyt ad a hangszórókosárnak
2. Alnico mágnesek
Az Alnico mágnesek – alumínium, nikkel és kobalt ötvözete – voltak az eredeti mágneses anyag, amelyet a korai hangszórókban használtak, és továbbra is nagyra értékelik a gitárerősítő hangszórókban és a vintage stílusú audiofil meghajtókban jellegzetes meleg hangzásuk miatt. Az Alnico BHmax értéke 5-10 MGOe, és kivételesen magas remanenciája (Br), 0,7–1,35 Tesla.
- Energiatermék (BHmax): 5–10 MGOe
- Remanencia (Br): 0,7–1,35 Tesla
- Hőmérséklet stabilitás: Kiváló – 540°C-ig stabil, így ideális nagy teljesítményű gitárhangszórókhoz
- Költség: Magas – 30–80 USD/kg a kobalttartalom miatt
- Tipikus alkalmazások: Gitárerősítő meghajtók, vintage audiofil hangszórók, hangszermikrofonok
- Sonic hírneve: Sok mérnök és zenész úgy írja le, hogy az alnico-felszereltségű hangszórók lágyabb, zeneibb "megereszkedéssel" rendelkeznek, ami nagy hangerőn természetesen tömörödik – ez a jellemző a blues és a klasszikus rock kontextusában.
- Kulcs korlátozás: Alacsony koercitivitás – az alnico részlegesen lemágnesezhető erős külső mezők vagy mechanikai ütés hatására
3. Neodímium (NdFeB) mágnesek
A neodímium mágnesek a rendelkezésre álló legerősebb állandó mágneses anyagok, és forradalmasították a kompakt, könnyű hangszóró-kialakítást – különösen a professzionális audio, fejhallgatók, hordozható hangszórók és magassugárzók számára. A 35–55 MGOe (akár 10-szer erősebb, mint a ferrit) BHmax értékével a neodímium lehetővé teszi a gyártók számára, hogy nagy fluxussűrűséget érjenek el nagyon kicsi, könnyű mágneses szerelvényekben.
- Energiatermék (BHmax): 35–55 MGOe
- Remanencia (Br): 1,0–1,4 Tesla
- Hőmérséklet határ: Normál minőségek 80°C-ig; magas hőmérsékletű minőségek (SH, UH, EH) 150°C-200°C-ig
- Költség: Közepesen magas – az árak a ritkaföldfémek ellátási láncának megfelelően ingadoznak; körülbelül 60–120 USD/kg
- Súlyelőny: A neodímium mágnes 6-10-szer könnyebb lehet, mint az egyenértékű fluxust biztosító ferrit mágnes
- Tipikus alkalmazások: Fülbe helyezhető monitorok (IEM), fejhallgató-meghajtók, professzionális vonalas hangszórók, magassugárzók, hordozható Bluetooth hangszórók
- Kulcs korlátozás: Érzékeny a korrózióra (bevonatot igényel); alacsonyabb hőmérséklet-tűrés szabványos minőségekben; törékeny és törékeny
4. Szamárium-kobalt (SmCo) mágnesek
A szamárium kobaltmágnesek a nagy energiaigényű termék és a kivételes hőmérséklet-stabilitás kiváló kombinációját kínálják, így a professzionális hangszórók előnyben részesítik őket extrém környezetben. 16–32 MGOe BHmax-értékével és 300–350 °C-os maximális üzemi hőmérsékletével az SmCo felülmúlja a neodímiumot magas hőmérsékleten vagy korrozív körülmények között.
- Energiatermék (BHmax): 16–32 MGOe
- Hőmérséklet határ: 350°C-ig folyamatosan
- Korrózióállóság: Kiváló – nem igényel védőbevonatot
- Költség: Nagyon magas – 100–250 USD/kg a kobalt és a szamárium nyersanyagköltsége miatt
- Tipikus alkalmazások: Katonai minőségű audioberendezések, repülőgépes kaputelefon rendszerek, csúcsminőségű mérőmikrofonok, motorsport kaputelefonok
- Kulcs korlátozás: Nagyon drága és törékeny; ritkán indokolt fogyasztói audio alkalmazásokhoz
Hogyan hasonlítható össze a négy hangszóró mágnestípus?
Az alábbi táblázat a négy elsődleges összehasonlítását mutatja be hangszórókban használt mágnestípusok a legkritikusabb teljesítmény és gyakorlati dimenziók között.
| Mágnes típusa | BHmax (MGOe) | Max hőmérséklet (°C) | Súly | Költség | Korrózióállóság | Elsődleges felhasználás |
| Ferrit | 3–5 | 250 | Nehéz | Nagyon alacsony | Kiváló | Költségvetés/közepes fogyasztó |
| Alnico | 5–10 | 540 | Közepes | Magas | Jó | Gitár erősítők, vintage hifi |
| Neodímium | 35–55 | 80-200 | Nagyon könnyű | Közepes–High | Gyenge (bevonat szükséges) | Pro audio, fejhallgató, hordozható |
| Szamáriumi kobalt | 16–32 | 350 | Fény | Nagyon magas | Kiváló | Repülési, katonai, szakember |
1. táblázat: A hangszórókban használt négy fő mágnestípus egymás melletti teljesítményének és költségének összehasonlítása.
Miért számít a mágnes mérete a hangszóró teljesítményében?
Egy nagyobb vagy erősebb mágnes növeli a hangtekercs meghajtásához rendelkezésre álló teljes mágneses fluxust, ami közvetlenül növeli a hangszóró érzékenységét, javítja a kúp mozgásának vezérlését, és csökkenti a torzítást magas kimeneti szinten. A hangszóró érzékenységét dB SPL-ben mérik 1 wattonként 1 méteren (dB/W/m). Egy nagyobb mágneses szerelvényű meghajtó 92–96 dB/W/m, míg az alulteljesítményű megfelelője akár 84–86 dB/W/m-t is mérhet – ez a 6–10 dB közötti különbség, amelynek leküzdéséhez 4–10-szer nagyobb erősítőteljesítményre van szükség.
A koncepció a BL termék (B = fluxussűrűség a résben, L = hangtekercs vezeték hossza a terepen) a hangszóró motor erejét számszerűsíti. Az erősebb mágnesek és a hosszabb hangtekercsek révén elért magas BL érték feszesebb basszust, gyorsabb tranziens választ és alacsonyabb THD-t (teljes harmonikus torzítást) eredményez. A professzionális mélynyomók gyakran 20-40 T·m BL-értéket adnak meg, míg a belépő szintű meghajtók BL-értékei 10 T·m alatt is lehetnek.
Azonban pusztán a mágnes megnövelése nem javítja automatikusan a hangminőség minden aspektusát. Egy túlméretezett, nem megfelelő résgeometriával rendelkező mágnes telítheti a pólusdarabot, így fluxus nemlinearitást és torzulást okozhat. A mágneses áramkör megfelelő kialakítása – beleértve a résszélességet, a hangtekercs túlnyúlását és az alányúló és a túlnyúló összeállítást – ugyanolyan fontos, mint a nyers mágnes tömege.
Melyik a jobb hangszórókban: ferrit vagy neodímium mágnes?
Sem a ferrit, sem a neodímium nem „jobb” univerzálisan – mindegyik kiváló a különböző használati esetekben, és az optimális választás a hangsugárzó tervezési prioritásaitól függ. Íme egy gyakorlati fej-fej elemzés:
| Kritérium | Ferrit Magnet | Neodímium Magnet |
| Súly for equivalent flux | 6-10x nehezebb | Nagyon könnyű |
| Anyagköltség | Nagyon alacsony | Közepes to high |
| Hőmérséklet stabilitás | Kiváló to 250°C | Standard: 80°C; Kiváló minőségű: 200°C |
| Korrózióállóság | Kiváló — no coating required | Gyenge – Ni- vagy epoxi bevonatot igényel |
| Magas-power subwoofers | Előnyben részesített – a nehéz tömeg elősegíti a stabilitást | Megfelelő hőkezelés mellett életképes |
| Hordozható/könnyű hangszórók | Nem ideális – túl nehéz | Kiváló — enables compact design |
| Az ellátási lánc kockázata | Alacsony – bőséges anyag | Magaser — rare-earth supply concentration |
2. táblázat: A ferrit és a neodímium mágnesek fej-fej összehasonlítása hangszóró-alkalmazásokban.
Hogyan befolyásolják a hangminőséget a hangszórókban lévő mágnesek?
A mágnes közvetlenül befolyásolja az érzékenységet, a mélyhangszabályozást, a torzítást és az átmeneti pontosságot – ez a hangszóró hangminőségének négy legérzékelhetőbb dimenziója.
Érzékenység és hatékonyság
Az erősebb mágneses áramkör több mechanikai erőt termel watt bemeneti teljesítményenként. Ez az oka annak, hogy a 100–105 dB/W/m-es professzionális PA hangsugárzók néhány száz watttal képesek megtölteni egy stadiont, míg egy rosszul megtervezett, 84 dB/W/m névleges hangsugárzóhoz több mint 1000 wattra van szükség ahhoz, hogy ugyanazt a teljesítményt megfeleljenek. Otthoni audiorendszereknél minden 3 dB-es érzékenységnövekedés felére csökkenti az adott hangerőszint eléréséhez szükséges erősítő teljesítményt.
Basszus szabályozás és csillapítás
A magas BL termék (erős mágnes) növeli a hangtekercs elektromágneses csillapítását, ami segít abban, hogy a kúp pontosan megálljon, amikor a jel leáll. Ez szorosabb, határozottabb basszus-visszaadást eredményez. A gyenge mágneses szerelvényekkel rendelkező hangszórók gyakran "bumm" vagy "egyhangú" hangot adnak az alacsony frekvenciákon, mivel a kúp a jel befejezése után tovább rezonál – ezt a jelenséget csengetésnek nevezik.
Torzításcsökkentés
A résen belüli mágneses tér nemlinearitása a THD (teljes harmonikus torzítás) egyik elsődleges forrása a hangszórókban. Amikor a hangtekercs az egyenletes fluxus tartományán kívülre kerül (ez gyakori a kis mágnesekkel rendelkező nagy kifutású meghajtókban), a torzítás meredeken megemelkedik. A jól megtervezett mágnesek egyenletes fluxussűrűséget tartanak fenn a teljes hangtekercs-kimozdulási tartományban, így a THD-t 0,5–1% alatt tartják névleges teljesítmény mellett.
Átmeneti válasz
A zenei tranziensek – egy pergő éles támadása, egy gitárhúr pengetése, egy zongorabillentyű kattanása – megkövetelik, hogy a kúp rendkívül gyorsan gyorsuljon és lassuljon. Egy nagy teljesítményű, lineáris mágneses motor biztosítja a hangtekercsnek azt az erőt, amely szükséges ahhoz, hogy ezeket a gyors jelváltozásokat pontosan nyomon követhesse, és olyan hangszórókat eredményez, amelyek "gyorsan", "részletesen" és audiofil kifejezésekkel "artikulálva" szólalnak meg.
Gyakran ismételt kérdések a hangszórókban található mágnesekkel kapcsolatban
K: A nagyobb mágnes mindig jobb hangzást jelent?
Nem feltétlenül – egy nagyobb mágnes csak akkor javítja a teljesítményt, ha a teljes mágneses áramkör megfelelően van megtervezve a járulékos fluxus hatékony felhasználására. Egy nagyon nagy mágnes egy rosszul megtervezett pólusdarabbal vagy túlméretezett réssel párosítva rosszabb eredményeket produkálhat, mint egy kisebb, jól optimalizált szerelvény. Ennek ellenére az egyébként egyenértékű kivitelben egy nagyobb ferritmágnes vagy egy magasabb minőségű neodímium mágnes általában mérhetően nagyobb érzékenységet és kisebb torzítást biztosít.
K: Demagnetizálódhatnak a hangszórókban lévő mágnesek idővel?
A modern ferrit és neodímium hangszórómágnesek rendkívül ellenállóak a lemágnesezéssel szemben normál üzemi körülmények között, és évtizedekig megőrzik eredeti fluxusuk 99%-át. Az Alnico mágnesek kivételek – alacsony koercitív képességük miatt érzékenyek a mechanikai ütésből vagy erős külső mágneses tér hatásából eredő részleges lemágnesezésre. Valós használatban a fluxusveszteség legreálisabb oka a hangszóró rendkívül magas, a mágnes névleges maximuma feletti hőmérsékleten történő működtetése.
K: Jobbak a neodímium hangszórómágnesek, mint a ferrit audiofil használatra?
A neodímium mágnesek kompaktabb és könnyebb meghajtó-konstrukciókat tesznek lehetővé egyenértékű vagy nagyobb fluxussűrűséggel, de a hangminőségbeli különbségek a neodímium és ferrit meghajtók között a jól megtervezett kivitelben minimálisak, ha megfelelően kiegyenlítik és mérik. Az a felfogás, hogy a neodímium „világosabb” vagy „keményebb” hangzású, gyakrabban a meghajtó általános kialakításának (kúp anyaga, felfüggesztés, keresztváltó) függvénye, mint maga a mágnes típusa. Az audiofil alkalmazásoknál a megvalósítás minősége sokkal többet számít, mint a mágnes anyaga önmagában.
K: Miért van néhány mélysugárzóban nagyon nagy mágnes?
Nagy mélynyomómágnesekre van szükség ahhoz, hogy egy nehéz, nagy átmérőjű kúp alacsony frekvencián, megfelelő kitéréssel és alacsony torzítással történő mozgatásához szükséges hatalmas hajtóerőt állítsák elő. Egy 15 hüvelykes (38 cm) mélysugárzókúp tömege 80–150 gramm lehet, és nagy teljesítmény mellett 20–30 mm-t kell megtennie csúcstól csúcsig. Ennek alacsony torzítással való eléréséhez nagyon magas BL-termékre van szükség, ami ferrit kivitelben ennek megfelelően nagy és nehéz mágnest jelent – egyes professzionális mélynyomó mágnesek tömege 3-8 kg.
K: A hangszórómágnesek zavarják más elektronikát?
Az árnyékolatlan hangszórómágnesek zavarhatják a közeli CRT-kijelzőket, mágneses adathordozókat és érzékeny iránytűket, de a modern árnyékolt hangsugárzó-konstrukciókból származó szórt mező 10–15 cm-nél nagyobb távolságban elhanyagolható. A legtöbb modern, asztali vagy házimozi-használatra szánt hangszóró mágnesesen árnyékolt egy második, egymással ellentétes „beugró” mágnessel vagy egy fém burkolattal a fő mágnesszerelvény körül. A síkképernyős kijelzőket és a szilárdtestalapú tárolóeszközöket (SSD-k, flash memória) nem érintik a hangszórómágnesek.
K: Mi történik, ha a hangszóró mágnese elveszíti erejét?
A gyengített mágnes csökkenti a meghajtó BL-termékét, ami alacsonyabb érzékenységet, alacsonyabb mélyhangszabályozást, fokozott torzítást és a rezonanciafrekvencia eltolódását eredményezi. Gyakorlatilag a hangszóró halkabban szól, az alacsony frekvenciákon kevésbé szabályozható, és hallható "lazaságot" vagy "sárosságot" mutathat. Professzionális telepítéseknél a meghajtó Thiele-Small paramétereinek időszakos mérése (különösen a Bl) képes észlelni a mágnes romlását, mielőtt az hallható problémákat okozna. A szokásos használatú fogyasztói hangszórók esetében ez a forgatókönyv rendkívül ritka.
Összefoglaló: Mit kell tudni a hangszórók mágneseiről
Mágnesek a hangszórókban sokkal több, mint passzív alkatrészek – ezek a motorok minden dinamikus hangszóró szívében, amelyek meghatározzák, hogy a meghajtó milyen hatékonyan, pontosan és erőteljesen alakítja át az elektromosságot hanggá. A ferrit, alnico, neodímium és szamárium kobaltmágnesek közötti választás a költségek, a súly, a hőteljesítmény és az akusztikai prioritások közötti szándékos mérnöki kompromisszumot tükrözi.
- Használja ferrit mágnesek költséghatékony, hőstabil, korrózióálló hangsugárzó-konstrukciókhoz, ahol a súly nem korlát.
- Használja alnico mágnesek ahol a vintage tonális karakter és az extrém hőmérsékleti stabilitás a prioritás – különösen a gitárerősítésben.
- Használja neodímium mágnesek ahol a kompakt méret, a könnyű súly és a nagy teljesítménysűrűség elengedhetetlen – professzionális, hordozható és fejhallgató alkalmazások.
- Használja szamáriumi kobalt mágnesek extrém környezetvédelmi speciális alkalmazásokban, ahol egyetlen más mágnes sem felel meg a hő- és korróziós követelményeknek.
Legyen szó hangszórótervezőről, komponenseket meghatározó hangmérnökről vagy a termék minőségét értékelő fogyasztóról, aki tisztában van a hangszóró szerepével és típusával. mágnesek a hangszórókban konkrét, mérhető alapot ad a teljesítmény összehasonlításához – a szubjektív hallgatási benyomásokon túl.
