A neodímium mágneseket porkohászati eljárással állítják elő, amely a neodímium, vas és bór precíz ötvözetét (Nd2Fe14B) sűrűn szinterezett mágneses tömbökké alakítja, amelyeket ezután megmunkálnak, bevonnak és mágneseznek. A teljes folyamat – a nyers érctől a kész mágnesig – nyolc különálló gyártási szakaszból áll, amelyek mindegyike szigorú hőmérséklet- és légköri szabályozást igényel a világ legerősebb állandó mágneses teljesítményének eléréséhez.

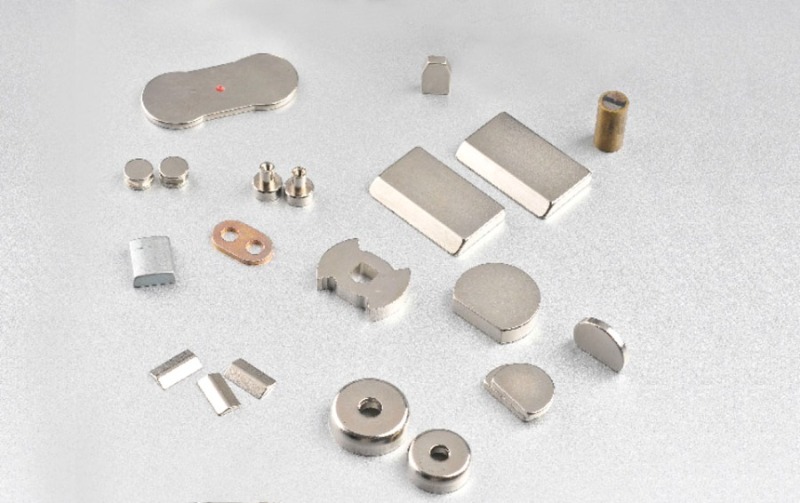

Kattintson termékeink megtekintéséhez: Szinterezett NdFeB mágnes
Ez az útmutató minden lépést elmagyaráz hogyan készülnek a neodímium mágnesek , miért számítanak az egyes szakaszok, hogyan viszonyulnak egymáshoz a különböző minőségek, és mit kell tudniuk a mérnököknek és a vásárlóknak a motorok, érzékelők, hangszórók, szélturbinák és orvosi eszközök kritikus összetevőinek beszerzésekor.
Milyen nyersanyagokat használnak a neodímium mágnesek előállításához?
Minden neodímium mágnes alapját három elsődleges elem képezi: a neodímium (ritkaföldfém), a vas és a bór – az Nd2Fe₁4B intermetallikus vegyületben. Az elemi arány pontos meghatározása nem alku tárgya; a neodímiumtartalom 1%-os eltérése is 5-10%-kal eltolja a mágnes maximális energiatermékét (BHmax).
Mag ötvözőelemek
- Neodímium (Nd) – jellemzően 29–32 tömeg%; elsősorban basztnäzit- és monacitércekből származik; biztosítja a kemény mágneses fázist
- vas (Fe) – 64–66 tömeg%; magas telítettségű mágnesezést biztosít, és az ötvözet szerkezeti mátrixát képezi
- Bór (B) — körülbelül 1 tömegszázalék; stabilizálja a nagy koercitivitáshoz elengedhetetlen tetragonális kristályszerkezetet
Teljesítményfokozó adalékok
A magasabb minőségű neodímium mágnesek további ritkaföldfém elemeket és átmeneti fémeket tartalmaznak a magas hőmérsékletű koercitiv és a korrózióállóság javítása érdekében:
- Dysprosium (Dy) / Terbium (Tb) — 0,5–5%-ban hozzáadva a koercitiv növelésére magas hőmérsékleten; kritikus a 120 °C feletti EV motormágneseknél
- Kobalt (Co) - javítja a Curie hőmérsékletet és csökkenti a mágneses kimenet hőmérséklet-érzékenységét
- Alumínium (Al), réz (Cu), gallium (Ga) — szemcsehatár-mérnöki adalékok, amelyek csökkentik a szinterezési porozitást és javítják a korrózióállóságot
- Prazeodímium (Pr) - gyakran helyettesítik a neodímiumtartalom egy részét ("NdPr-ötvözeteket" képezve), hogy csökkentsék a költségeket anélkül, hogy jelentős teljesítményt feláldoznának
Hogyan készülnek a neodímium mágnesek? A 8 szakaszból álló gyártási folyamat
A neodímium mágnesek gyártása szinterezett porkohászati eljárást követ, amely nyolc ellenőrzött lépésből áll: ötvözet olvasztás, szalagöntés, hidrogén dekrepitáció, sugármarás, préselés, szinterezés, megmunkálás és felületbevonás – majd a végső mágnesezés.
1. szakasz – Ötvözetolvasztás és szalagöntés
A pontosan kimért nyersanyagokat vákuum-indukciós kemencében olvasztják össze, közötti hőmérsékleten. 1350 °C és 1450 °C . A vákuumkörnyezet (0,1 Pa alatti nyomás) megakadályozza a reaktív neodímiumtartalom oxidációját. Az olvadt ötvözet ezután gyorsan megszilárdul a szalagöntési technika : az olvadékot vízhűtéses, forgó rézhengerre öntik, vékony (0,2-0,4 mm vastag) pelyheket hozva létre, finom, homogén mikroszerkezettel.
A szalagöntés felváltotta a hagyományos könyvöntést, mivel több mint 80%-kal csökkenti az alfa-vas (α-Fe) szabad fázis képződését, ami közvetlenül a kész mágnesben nagyobb remanenciát eredményez. 10³–10⁴ °C/s hűtési sebesség érhető el, a kívánt Nd2Fe₁4B szemcseszerkezetben rögzítve.
2. szakasz – Hidrogén dekrepitáció (HD)
Az öntött ötvözetből készült pelyhek 200-300°C-os hidrogéngáz hatásának vannak kitéve, aminek következtében az anyag felszívja a hidrogént és spontán durva porrá törik. — a hidrogén dekrepitációjának nevezett folyamat. Az Nd-dús szemcsehatár-fázis a hidrogént elsősorban abszorbeálja, ami szelektív rideg repedést okoz a szemcsehatárok mentén.
Ez a lépés kritikus, mert biztonságosan felbontja a rideg ötvözetet anélkül, hogy szennyeződést vagy hőt okozna, amit a mechanikai zúzás okozna. Az így kapott HD por 100-500 µm-es szemcseméretű, finom őrlésre kész.
3. szakasz – Sugármarás
A HD port egy sugármalomba táplálják, ahol a nagy sebességű nitrogén- vagy argongázáramok szuperszonikus sebességre gyorsítják fel a részecskéket, ami részecskék közötti ütközéseket okoz, amelyek az anyagot 3–5 µm átlagos részecskeméretre őrlik le.
A részecskeméret-eloszlás szigorúan ellenőrzött, mert ez határozza meg az egydoménes szemcsék számát a végső mágnesben – és a koercitív (Hcj) skálákat közvetlenül az egydoménes szemcsesűrűséggel. A túlméretezett részecskék (>10 µm) több mágneses domént tartalmaznak, és csökkentik a koercitivitást; az alulméretezett részecskék (<1 µm) túlságosan reaktívak és könnyen oxidálódnak. Az őrlési atmoszférában az oxigéntartalmat 50 ppm alatt tartják, hogy megakadályozzák a neodímiumban gazdag por felületi oxidációját.
4. szakasz – Mágneses mező préselés (tájolás és tömörítés)
A finom port zöld tömörítésekké préselik egy erős alkalmazott 1,5–2,5 Tesla mágneses térben, amely az egyes porrészecskék c-tengelyét a mező irányával párhuzamosan állítja be – rögzítve az anizotróp orientációt, amely a neodímium mágnesek kivételes teljesítményét biztosítja.
Két préselési módszert alkalmaznak:
- Préselés mágneses térben (axiális vagy keresztirányú) — leggyakoribb; 100-200 MPa tömörítési nyomást alkalmaz; közel háló alakú blokkokat vagy korongokat állít elő
- Izosztatikus préselés (wet-bag CIP) — a szuszpenzióban szuszpendált port izosztatikusan préselik 200–300 MPa nyomáson; nagyobb zöldsűrűséget és jobb tájolási egyenletességet ér el összetett formák esetén
A zöld tömörítés ebben a szakaszban körülbelül 3,5–4,0 g/cm³ sűrűségű – jóval az elméleti 7,5 g/cm³ sűrűség alatt –, és mechanikailag törékeny. A szinterezés előtti oxidáció elkerülése érdekében inert atmoszférában kell kezelni.
5. szakasz – Vákuumos szinterezés és izzítás
A szinterezés a legkritikusabb termikus lépés: a zöld tömörítéseket vákuumkemencében 1050–1100 °C-ra hevítik 2–5 órán keresztül, ami folyadékfázisú szinterezést eredményez, amely a tömörítést az elméleti sűrűség 99%-ára sűríti.
A szinterezés során egy Nd-dús folyadékfázis (olvadáspont ~665°C) nedvesíti a szemcsehatárokat és kapilláris hatására összehúzza a részecskéket. Ez a tömörítés megszünteti a részecskék közötti porozitást, és Nd2Fe₁4B szemcsékből álló mikrostruktúrát hoz létre (5-10 µm átlagos átmérő), amelyet vékony, folytonos Nd-ben gazdag szemcsehatár-fázis vesz körül – ez a szerkezet nagy koercitivitást tesz lehetővé.
A szinterezés után az alkatrész kétlépcsős hőkezelésen esik át: először 900°C-on 1-2 órán át, majd 500-600°C-on 1-3 órán át. Az alacsonyabb hőmérsékletű lágyítás optimalizálja a szemcsehatár összetételét, 10-20%-kal növelve a koercitív hatást a szinterezett részekhez képest.
6. szakasz – Megmunkálás és szeletelés
A szinterezett neodímium mágnesblokkok rendkívül kemények (Vickers-keménység ~570 HV) és törékenyek, ezért minden formázás gyémántcsiszolással, huzalos szikraforgácsolással vagy többhuzalos szeleteléssel történik a hagyományos megmunkálás helyett.
A hűtőfolyadékban futó gyémántbevonatú szeletelő kerekek a blokkokat korongokra, szegmensekre, ívekre vagy egyedi profilokra vágják ±0,05 mm tűréssel a precíziós minőségeknél. A vágás során finom mágneses por keletkezik, amelyet összegyűjtenek és újrahasznosítanak. Az élek le vannak ferdítve, hogy csökkentsék a letörés kockázatát a bevonat és az összeszerelés során.
7. szakasz – Felületbevonat és korrózióvédelem
A csupasz neodímium mágnesek környezeti körülmények között gyorsan korrodálódnak – az Nd-ben gazdag szemcsehatár-fázis reakcióba lép a nedvességgel és az oxigénnel, ami napokon belül felületi repedezést okoz – így minden kész mágnes legalább egy védőbevonatot kap.
| Bevonat típusa | Vastagság (µm) | Sópermetezési ellenállás | Üzemi hőm | Tipikus használati eset |
| Nikkel-réz-nikkel (NiCuNi) | 15–25 | 24-96 óra | 200°C-ig | Általános ipari, szenzorok |
| Cink (Zn) | 8–15 | 12-48 óráig | 150 °C-ig | Költségérzékeny alkalmazások |
| Epoxigyanta | 15–25 | 48-240 óra | 150 °C-ig | Magas páratartalmú környezetben |
| Foszfát epoxi | 10–20 | 24-72 óra | 120 °C-ig | Ragasztott mágneses szerelvények |
| Arany/ezüst (nemesfém) | 1–5 | >500 óra | 250°C-ig | Orvosi implantátumok, repülés |
1. táblázat: Neodímium mágneses felületi bevonatok összehasonlítása vastagság, korrózióállóság, üzemi hőmérséklet és alkalmazási alkalmasság szerint.
8. szakasz – Mágnesezés
A neodímium mágneseket a gyártás utolsó lépéseként mágnesezik úgy, hogy a bevont részt 3–5 Tesla erejű impulzus mágneses térnek vetik alá – jóval a mágnes koercitív mezője felett –, amely az összes mágneses tartományt párhuzamosan állítja a tervezett iránnyal párhuzamosan.
A mágnesezést utoljára hajtják végre (a megmunkálás és bevonatolás után), mivel az erősen mágnesezett részek magukhoz vonzzák a vastörmeléket, és gyártási környezetben veszélyesek kezelni őket. A kondenzátor-kisütésű mágnesező ezredmásodperces időtartamú impulzust ad egy egyedi tekercses rögzítőn keresztül, amelyet az adott mágnes alakjához terveztek. A részleges mágnesezést (pl. többpólusú minták a gyűrűmágnesekben) szegmentált tekercstömbök segítségével érik el.
Mely neodímium mágneses minőségek állnak rendelkezésre, és miben különböznek egymástól?
A neodímium mágneses fokozatokat a maximális energiatermékük (BHmax MGOe-ben) jelöli, amit egy betűutótag követ, amely jelzi a magas hőmérsékleten való koercitív képességüket – a szabványostól (utótag nélkül) a H, SH, UH, EH-n át egészen az AH-ig a hőstabilabb minőségek esetében.
| évfolyam | BHmax (MGOe) | Remanence Br (T) | Max üzemi hőm | Dy/Tb tartalom | Tipikus alkalmazás |
| N35–N52 (normál) | 35–52 | 1,17–1,48 | 80°C | Egyik sem | Hangszórók, szórakoztató elektronikai cikkek |
| N35H–N50H | 35–50 | 1,17–1,43 | 120°C | Alacsony | BLDC motorok, szivattyúk |
| N35SH–N45SH | 35–45 | 1,17–1,35 | 150°C | Közepes | Szervo motorok, robotika |
| N28UH–N40UH | 28–40 | 1,04–1,26 | 180 °C | Magas (Dy-heavy) | EV vontatómotorok |
| N28EH–N38EH | 28–38 | 1,04–1,22 | 200°C | Nagyon magas (Dy Tb) | Repülőgép-működtetők |
| N28AH–N33AH | 28–33 | 1,04–1,15 | 220 °C | Maximum (Tb gazdag) | Nagy teljesítményű geotermikus, fúrólyuk |
2. táblázat: Neodímium mágneses minőség összehasonlítása energiatermék, remanencia, maximális üzemi hőmérséklet, nehéz ritkaföldfém-tartalom és alkalmazás szerint.
Hogyan hasonlíthatók össze a szinterezett neodímium mágnesek a ragasztott neodímium mágnesekkel?
A szinterezett neodímium mágnesek a ragasztott minőségek mágneses energiatermékének akár háromszorosát is kínálják, de az egyszerűbb geometriákra korlátozódnak; A ragasztott mágnesek feláldozzák a mágneses teljesítményt, cserébe összetett háló alakú alkatrészekért, megmunkálási veszteség nélkül.
A ragasztott neodímium mágneseket úgy állítják elő, hogy gyorsan lehűtött NdFeB port (részecskeméret 50–200 µm) polimer kötőanyaggal (általában nylon, PPS vagy epoxi) összekeverik, majd a keveréket a végső formára préselik vagy fröccsöntik. Mivel a por véletlenszerűen orientált (izotróp), a BHmax-értékek csak 8–12 MGOe-t érnek el – szemben az anizotróp szinterezett minőségek 35–52 MGOe-vel.
| Tulajdonság | Szinterezett NdFeB | Ragasztott NdFeB |
| BHmax (MGOe) | 35–55 | 5–12 |
| Sűrűség (g/cm³) | 7,4–7,6 | 5,0–6,2 |
| A forma összetettsége | Alacsony (requires machining) | Magas (háló alakú fröccsöntés) |
| Korrózióállóság (csupasz) | Gyenge (bevonatot igényel) | Mérsékelt (polimer kötőanyag segít) |
| Mérettűrés | ±0,05 mm (földelés) | ±0,03 mm (öntött) |
| Egységenkénti relatív költség | Magasabb | Alacsonyer (at scale) |
| Tipikus alkalmazások | EV motorok, szélturbinák, MRI | Merevlemez meghajtók, léptetőmotorok, érzékelők |
3. táblázat: A szinterezett és a kötött neodímium mágnesek közvetlen összehasonlítása a legfontosabb teljesítmény és gyártási jellemzők alapján.
Miért olyan kritikus a minőség-ellenőrzés a neodímium mágnesek gyártásában?
A neodímium mágnesek egyetlen sorozata a motor lemágnesezését okozhatja a terepen, ami 10-100-szor többe kerül, mint maga a mágnes a garanciális igények és az összeszerelés átalakítása során – így a szigorú minőségellenőrzés a gyártási folyamat legfontosabb kereskedelmi szempontja.
A szabványos minőség-ellenőrzési vizsgálatok minden gyártási tételen a következőket tartalmazzák:
- Mágneses tulajdonságok vizsgálata (BH görbe) — a Br, Hcb, Hcj és BHmax hiszterézisgráfos mérése az IEC 60404-5/MMPA szabvány szerint
- Méretvizsgálat — CMM vagy optikai komparátor a rajzi tűrések ellenőrzése (általában ±0,05 mm szinterezett minőségeknél)
- Sópermet vizsgálat (ASTM B117) — a bevonat korrózióállósága 35°C-on, 5% NaCl atmoszférában igazolt
- Bevonat tapadása (keresztmetszet teszt, ISO 2409) — mechanikai igénybevétel esetén biztosítja a bevonat integritását
- Magas hőmérsékletű öregedési teszt — mágnesek névleges maximális hőmérsékleten 100 órán át; fluxusveszteségnek 5% alatt kell maradnia
- XRF / ICP kémiai elemzés — megerősíti az ötvözet összetételét a megadott ritkaföldfém-tartalom ±0,5%-án belül
- Sűrűségmérés — Archimedes-módszer; a 7,40 g/cm³ alatti sűrűség elfogadhatatlan porozitást jelez a szinterezett minőségeknél
Milyen újítások alakítják a neodímium mágnesek gyártási folyamatát manapság?
Három fő innováció a neodímium mágnesgyártás újradefiniálása: a szemcsehatár diffúziós (GBD) technológia, a nehéz ritkaföldfém redukciós stratégiák és a mágnesszerelvények additív gyártása.
Szemcsehatár diffúzió (GBD)
A GBD a kereskedelmi szempontból legjelentősebb legújabb innováció. Ahelyett, hogy a diszpróziumot vagy a terbiumot egyenletesen kevernék az ötvözetben, Dy/Tb fluorid vagy oxid bevonatot visznek fel a mágnes felületére, majd a szemcsehatárok mentén 800–950 °C-on diffundálják. A nehéz ritkaföldfémek pontosan oda koncentrálódnak, ahol szükség van rá – szemcsefelületekre –, ami 30-50%-kal növeli a koercitivitást, miközben 50-70%-kal kevesebb diszpróziumot használ, mint a hagyományos keverési módszerek. A diszpróziumellátási korlátokkal szembesülő elektromos járművek gyártói számára ez a javulás átalakuló.
Alacsony vagy nulla nehéz, ritkaföldfém-készítmények
A nettó nulla diszpróziummágneseket célzó kutatási programok a szemcsefinomítás révén 3 µm alatti részecskeméretig fejlődnek. A finomabb egydoménes szemcsék 25 kOe feletti Hcj-értéket érhetnek el diszprózium nélkül 120 °C-ig terjedő hőmérsékleten – ez sok elektromos motorhoz elegendő. A szinterezés alternatívája, a meleg-deformációs feldolgozás 200-400 nm szemcseméretű nanokristályos mikrostruktúrákat hoz létre, amelyek lehetővé teszik a hagyományos szintereléssel lehetetlen koercitív értékeket.
Additív gyártás és kötött komplex geometriák
Az NdFeB-polimer kompozitok kötőanyag-sugarazása és extrudáláson alapuló 3D-nyomtatása olyan összetett mágnesformákat hoz létre – beleértve a Halbach-tömböket, a szegmentált gyűrűket és a topológiára optimalizált motorrotorokat –, amelyeket a hagyományos megmunkálással lehetetlen előállítani. Míg a mágneses energiatermékek jelenleg csak 8-15 MGOe-t érnek el, addig az anizotróp nyomtatott mágnesek folyamatos fejlesztése (a részecskék nyomtatás közben az alkalmazott térhez igazítása) várhatóan 20 MGOe fölé fogja tolni az értékeket a következő öt évben.
GYIK: Hogyan készülnek a neodímium mágnesek
Q1: Mennyi ideig tart egy neodímium mágnes nyersanyagokból történő gyártása?
Egy tipikus gyártási ciklus az ötvözet olvasztásától a kész, bevonatos és mágnesezett mágnesig tart 7-14 munkanap szabványos gyártóüzemben. A szinterezés és izzítás önmagában 12-20 órát vesz igénybe a kemenceidőben; a bevonat és a kikeményedés a kiválasztott bevonatrendszertől függően további 1-3 napot vesz igénybe.
2. kérdés: A neodímium mágnesek elveszíthetik mágnesességüket a gyártás során?
Igen – a Curie-pont feletti hőmérséklet (310–340°C a standard NdFeB esetében) tartósan tönkreteszi a mágnesességet. Ezért a mágnesezés az utolsó lépés. Az 1050–1100°C-os szinterezés során az anyag Curie-hőmérséklete felett van, és nem mágneses; a préselés során beállított mágneses orientáció a kristályszerkezetben (anizotrópia) megmarad, nem a mágneses doménekben, és a folyamat végén a mágnes mágnesezésekor visszaáll.
Q3: Miért Kínában gyártják a legtöbb neodímium mágnest?
Kína kb a globális ritkaföldfém-feldolgozó kapacitás 85–90%-a és a szinterezett NdFeB mágnesek 70%-a. Ez a dominancia tükrözi a ritkaföldfém-bányászati infrastruktúrába (különösen Belső-Mongóliában és Jiangxi tartományban) végzett több évtizedes befektetést, az érctől a kész mágnesig történő vertikális integrációt, valamint a fogyasztói elektronika, a szélenergia és az elektromos autóipar nagy hazai keresletére épülő méretgazdaságosságot. Gyártó létesítmények Japánban, Németországban és az Egyesült Államokban léteznek, de lényegesen kisebb méretben működnek.
4. kérdés: Mi a különbség az N52 és az N35 között gyártási szempontból?
N52 mágnes szükséges nagyobb tisztaságú neodímium (>99,5% Nd tisztaság) , szigorúbb részecskeméret-szabályozás (<3,5 µm átlagosan) a sugármarás során, és precízebb szinterezési hőmérséklet-szabályozás a maximális elméleti sűrűség és szemcsebeosztás elérése érdekében. Az N35-ös fokozatok szélesebb folyamatablakokat tolerálnak. Ennek eredményeként az N52 hozama kemencefutásonként jellemzően 15–25%-kal alacsonyabb, mint az N35 minőségeknél, így arányosan drágábbak, mint amennyit az energiatermék-különbség önmagában sugall.
5. kérdés: A neodímium mágnesek újrahasznosíthatók?
Igen, de a kereskedelmi méretű újrahasznosítási infrastruktúra továbbra is korlátozott. A hidrogén dekrepitáció alkalmazható az elhasználódott mágneseknél az NdFeB por kinyerésére, amelyet azután új mágnesekké vagy ritkaföldfém-oxidokká dolgoznak fel. A neodímium visszanyerési aránya a mágneshulladékból hidrometallurgiai módszerekkel eléri a 95%-ot. A növekvő jogalkotási nyomás – különösen a kritikus nyersanyagokról szóló uniós törvényben – felgyorsítja az elektromos járművek és a szélturbinák mágneseinek zárt hurkú újrahasznosítási rendszereibe való beruházást.
6. kérdés: Milyen biztonsági óvintézkedésekre van szükség a neodímium mágnes gyártása során?
Az NdFeB por piroforikus — levegőben spontán meggyulladhat, ha a részecskeméret 10 µm alá esik. Minden őrlési, préselési és porkezelési műveletet inert atmoszférában (nitrogén vagy argon) végeznek 100 ppm alatti oxigénszint mellett. Az N42 fokozat feletti mágnesezett kész alkatrészek 100 N-t meghaladó erőt fejtenek ki a szomszédos darabok között, és súlyos becsípődési sérüléseket okozhatnak; a kezelési protokollokhoz színesfém szerszámok, távtartók és kétszemélyes eljárások szükségesek az 50 mm-nél nagyobb átmérőjű mágneseknél.
Következtetés
Megértés hogyan készülnek a neodímium mágnesek – a precíz ötvözetkémiától a szalagöntésen, hidrogén-lehúzáson, sugármaráson, mágneses mezős préselésen, vákuumszinterelésen, megmunkáláson, bevonatoláson és végső mágnesezésen keresztül – felvértezi a mérnököket, a beszerzési csapatokat és a terméktervezőket, hogy intelligensebb beszerzési döntéseket hozzanak, jobb specifikációkat írjanak és megbízhatóbb teljesítményhibákat hárítsanak.
A gyártási folyamat könyörtelen: az őrlési szakaszban fellépő oxigénszennyeződés, a szinterezés közbeni 10°C-os eltérés vagy az alulméretezett bevonatvastagság közvetlenül a mágnes vételárának többszörösét kitevő térhibákhoz vezethet. Hasonlóképpen, az olyan innovációk, mint a szemcsehatár diffúzió és a Dy-lean készítmények, gyorsan megváltoztatják az elérhető dolgokat – csökkentik az ellátási lánc kockázatát, miközben fenntartják vagy javítják a teljesítményt.
Mivel az elektromos járművek, szélturbinák, robotika és orvosi eszközök iránti kereslet továbbra is meghaladja a nehéz ritkaföldfém-elemek kínálatát, mind a gyártási folyamat, mind a mögöttes anyagtudomány neodímium mágnesek a fejlett gyártás stratégiailag legfontosabb témái között marad a belátható jövőben is.
