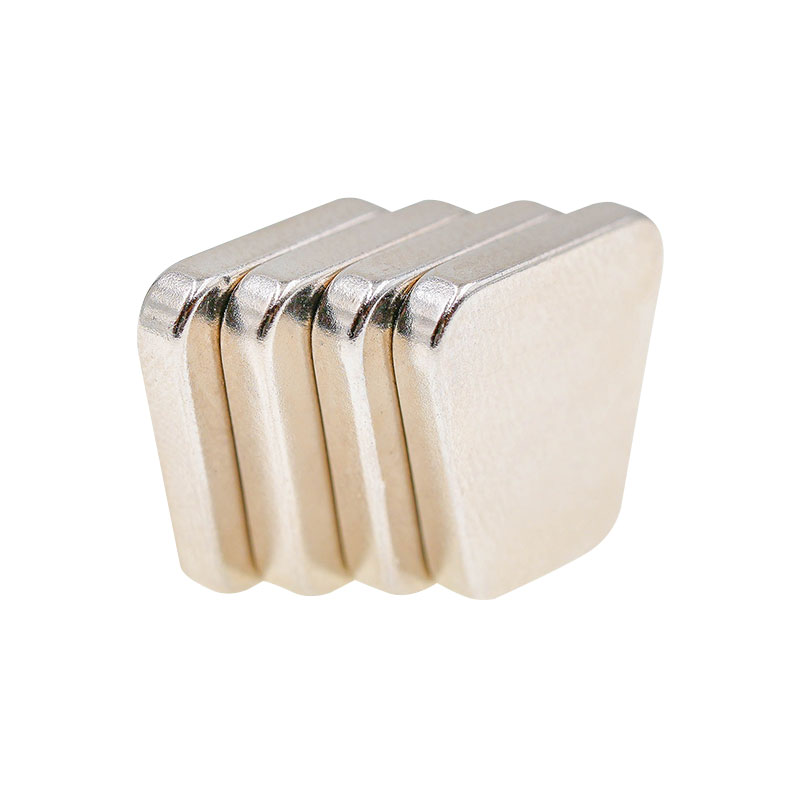

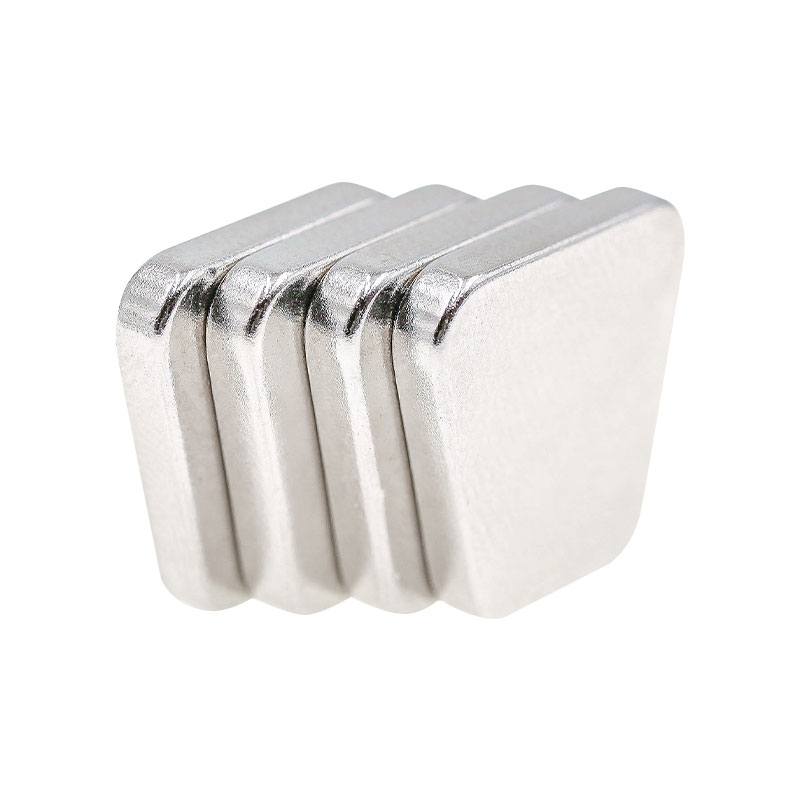

Trapéz szinterezett NdFeB A szinterezett neodímium-vas-bór állandó mágnesekre vonatkozik, amelyeket trapéz geometriában gyártanak, hogy megfeleljenek a speciális mágneses áramköri és mechanikai összeszerelési követelményeknek. Az ebbe a kategóriába tartozó termékek közös jellemzőkkel rendelkeznek, mint például a nagy mágneses energiasűrűség, a precíz szöggeometria és a strukturált mágneses rendszerekhez való alkalmasság, ahol lineáris vagy íves fluxuseloszlásra van szükség. A trapéz alakú szinterezett NdFeB mágneseket széles körben használják forgó berendezésekben, szegmentált mágneses szerelvényekben és elektromágneses átalakító rendszerekben, ahol az alak pontossága közvetlenül befolyásolja a teljesítményt és a hatékonyságot.

Közös funkciók és alapvető teljesítményjellemzők

Minden trapéz szinterezett NdFeB termék szinterezett NdFeB anyagon alapul, amely magas remanenciát (Br), koercitivitást (Hcj) és maximális energiaterméket (BHmax) biztosít. A trapézforma lehetővé teszi az optimalizált mágneses mező beállítását, csökkenti a légréseket és javítja a fluxuskoncentrációt összetett összeállításokban.

A legfontosabb közös jellemzők a következők:

• Stabil mágneses kimenet kompakt tervezési korlátok mellett

• Kompatibilitás szegmentált forgórész- és állórész-szerkezetekkel

• Nagy méretpontosság az ismételhető mágneses teljesítmény támogatásához

• Alkalmas közepes és nagy sebességű elektromágneses berendezésekhez

Ezek a tulajdonságok a Trapéz szinterezett NdFeB-t szabványos választássá teszik olyan rendszerekben, ahol a mágneses hatékonyság és a szerkezeti illeszkedés egyensúlyban kell lennie.

Működési elvek berendezéstípusonként

Elektromos motorok és generátorok
Az állandó mágneses motoroknál a trapéz alakú mágnesek kerületileg vannak elrendezve a forgórészen. A trapéz alakú geometria szorosabb illeszkedést tesz lehetővé a szomszédos mágnesek között, csökkenti a fluxusszivárgást és javítja a nyomatéksűrűséget. A szinterezett NdFeB anyag stabil mágneses teret biztosít, amely kölcsönhatásba lép az állórész tekercseivel, és forgási erőt vagy elektromos kimenetet hoz létre.

Mágneses tengelykapcsolók és sebességváltók
A mágneses csatolásokban a trapéz szinterezett NdFeB mágnesek úgy vannak elhelyezve, hogy váltakozó mágneses pólusokat hozzanak létre. A nyomaték mechanikus érintkezés helyett mágneses kölcsönhatáson keresztül történik, ami lehetővé teszi a tömített erőátviteli rendszerek kialakítását és a kopás csökkentését.

Érzékelő- és működtetőrendszerek
A trapézmágnesek szabályozott mágneses téreloszlása támogatja a pontos helyzetérzékelést és az erőszabályozást. Megjósolható mágneses viselkedésük javítja a jelstabilitást az ipari érzékelőkben és a lineáris aktuátorokban.

Tipikus alkalmazási forgatókönyvek

• Állandó mágneses szinkronmotorok (PMSM)

• Szélenergia generátorok és kiegészítő hajtásrendszerek

• Ipari automatizálási berendezések

• Mágneses szivattyúk és zárt erőátviteli rendszerek

• Gépjármű elektromos meghajtó alkatrészek

Sok ilyen alkalmazásban a gyártók a trapéz szinterezett NdFeB-t választják, hogy illeszkedjenek az ívelt házakhoz vagy a szegmentált mágneses utakhoz, így biztosítva a folyamatos mágneses fluxust a munkaterületen.

Összehasonlítás más NdFeB alakzatokkal

A hagyományos blokkmágnesekhez képest a Trapezoid Sintered NdFeB jobb mágneses mező folytonosságot biztosít a forgó rendszerekben. Az ív alakú mágnesekhez képest a trapéz alakú kialakítás nagyobb rugalmasságot tesz lehetővé a szegmentált szerelvények és a szerszámvezérlés terén.

Felületkezelés és környezeti alkalmazkodás

A legtöbb ebbe a kategóriába tartozó termék védőbevonatokat, például nikkelt, epoxit vagy cinket használ a korróziós kockázatok csökkentése érdekében. A kiválasztás az üzemi hőmérséklettől, a páratartalomtól és az expozíciós feltételektől függ. Olajnak vagy nedvességnek kitett ipari környezetben általában epoxibevonatú trapézmágneseket írnak elő.

Karbantartási és kezelési irányelvek

Bár a szinterezett NdFeB mágnesek állandóak, és nem igényelnek aktív karbantartást, a megfelelő kezelés és a rendszerszintű karbantartás hozzájárul a hosszú távú teljesítmény biztosításához:

• Kerülje a mechanikai behatásokat a beszerelés során, hogy elkerülje a forgácsolást

• Tartsa az üzemi hőmérsékletet a megadott minőségi határokon belül

• Kerülje el a közvetlen érintkezést korrozív anyagokkal, ha a bevonat sérült

• A berendezés tervezett karbantartása során ellenőrizze a mágnes helyzetét

A megfelelő telepítési beállítás különösen fontos a trapéz szinterezett NdFeB esetében, mivel a szögeltérés befolyásolhatja a forgó rendszerek mágneses egyensúlyát.

Gyártási és minőség-ellenőrzési szempontok

A Ningbo Jinlun Magnet Technology Co., Ltd. trapéz szinterezett NdFeB-t állít elő ellenőrzött porkohászati eljárásokkal, beleértve az orientációs préselést, a vákuumszinterezést és a precíziós megmunkálást. Több mint 30 éves ipari tapasztalattal és 8000 tonnás nagy teljesítményű mágnesek éves kapacitásával a Jinlun Magnet stabil anyagtulajdonságokat és állandó méretpontosságot biztosít az ipari alkalmazásokhoz.

A vállalat gyártási folyamata a következőket hangsúlyozza:

• Szabályozott szemcseorientáció a kiszámítható mágneses kimenet érdekében

• Mérettűrés-szabályozás szegmentált szerelvényekhez

• Az osztályzat testreszabása a hőmérséklet és a koercitív követelmények alapján

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Miért válassza a trapéz alakú mágneseket a téglalap alakú mágnesek helyett?
A trapéz alakú mágnesek javítják a mágneses áramkör folytonosságát az ívelt vagy szegmentált összeállításokban, csökkentve a fluxusveszteséget a téglalap alakúakhoz képest.

2. kérdés: A trapéz szinterezett NdFeB mágnesek alkalmasak nagy sebességű motorokhoz?
Igen. Ha a koercitivitásra és a hőmérséklet-ellenállásra megfelelően vannak meghatározva, akkor általában nagy sebességű forgó berendezésekben használják.

Q3: Testreszabható a mágnes fokozata a különböző üzemi hőmérsékletekhez?
Igen. Különböző NdFeB minőségek választhatók az üzemi hőmérsékleti tartományokhoz és a lemágnesezési ellenálláshoz.

4. kérdés: Milyen tűréshatárok jellemzőek a trapéz alakú mágnesekre?
A tűrések a mérettől és az alkalmazástól függenek, de a precíziós megmunkálás lehetővé teszi a motorszerelvényekhez megfelelő konzisztens szög- és méretszabályozást.
